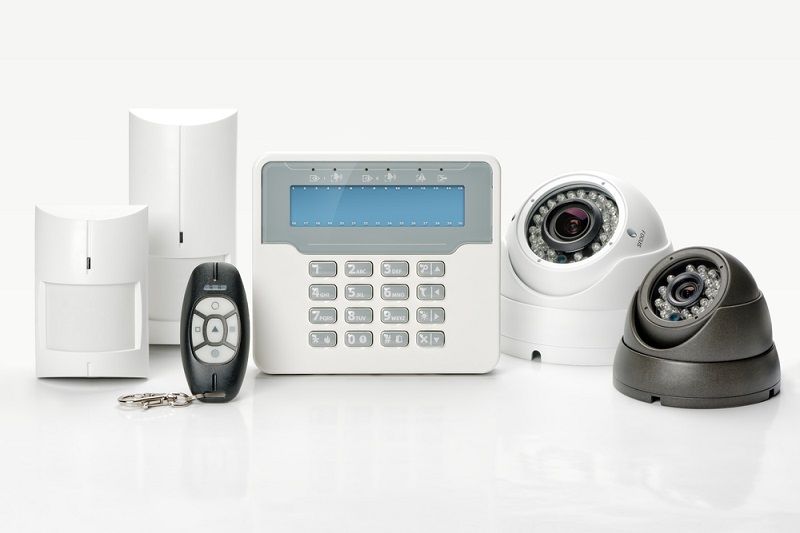

Συναγερμός

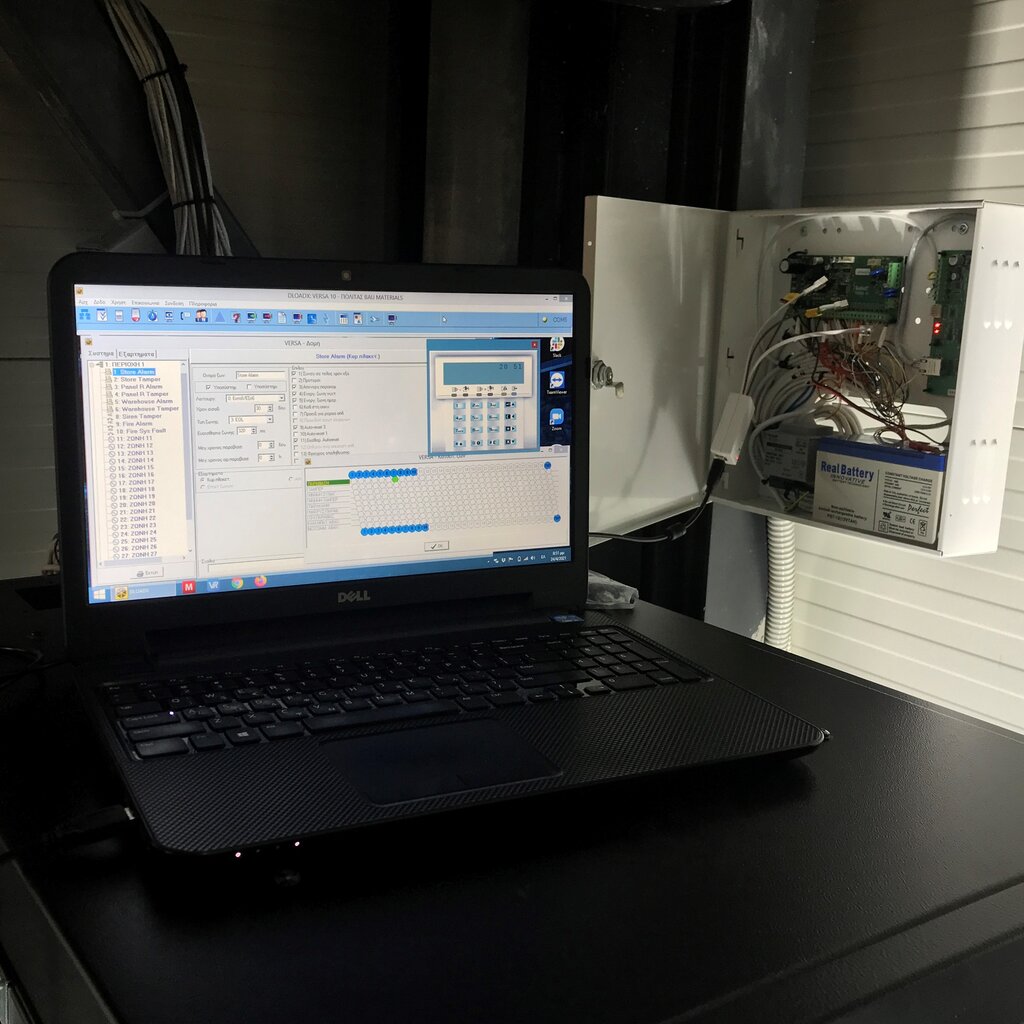

Προγραμματισμός Συναγερμού

Ο προγραμματισμός του συναγερμού γίνεται μέσω ηλεκτρονικού υπολογιστή και με την χρήση του επίσημου προγράμματος της κατασκευάστριας εταιρείας. Έτσι μπορούμε να παραμετροποιήσουμε το σύστημα μας (αντιστόιχηση ζωνών, έλεγχος εξόδων, εγκατάσταση αμφίδρομης επικοινωνίας κ.α.), ελέγχοντας ταυτόχρονα την ορθή λειτουργία του.

Παρέχεται η δυνατότητα, σε συνεργασία με ηλεκτρολόγο εγκαταστάτη, ο συναγερμός να παρέχει εντολές στον ηλεκτρολογικό πίνακα για την δημιουργία σεναρίων που καλύπτουν τις ανάγκες της επιχείρησης σας.

Συναγερμός

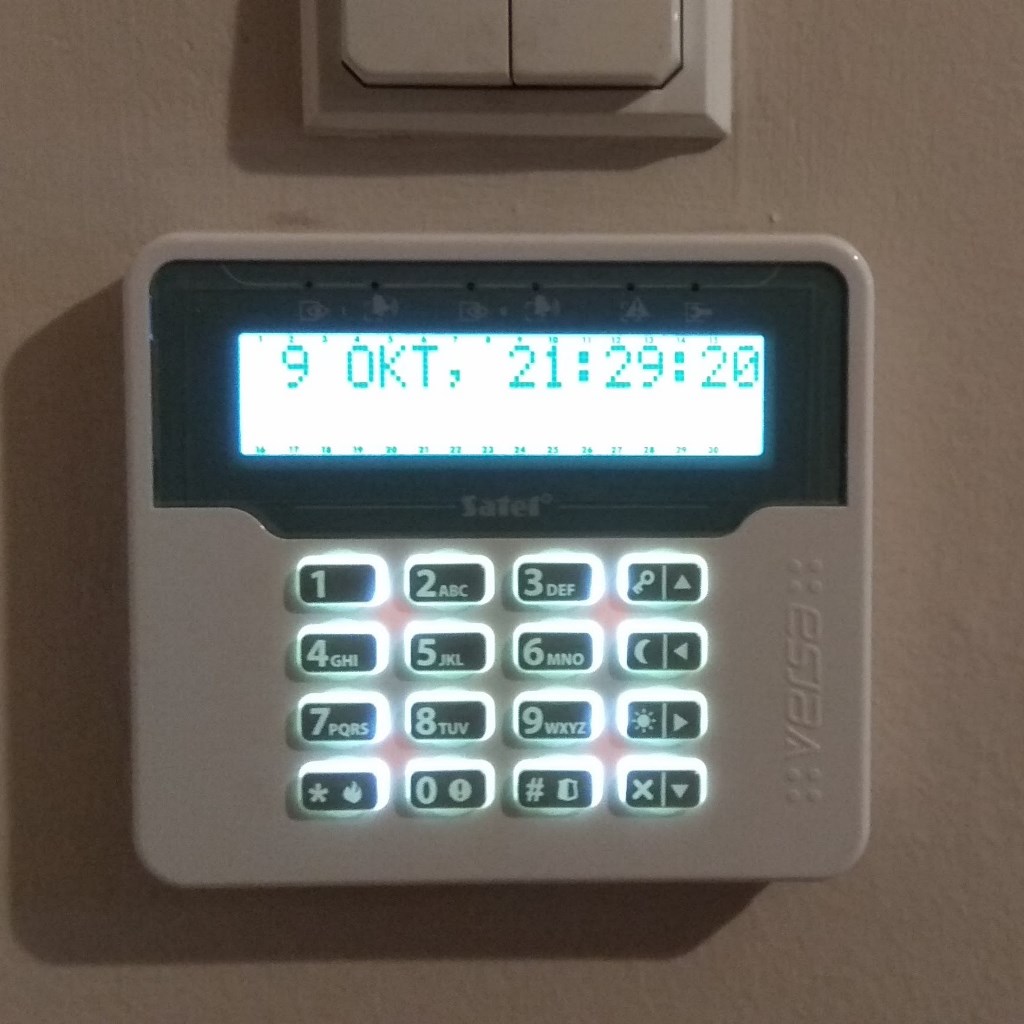

Πληκτρολόγιο Συναγερμού

Μέσω του LCD πληκτρολογίου ο χρήστης μπορεί να οπλίζει/αφοπλίζει το συναγερμό, καθώς και να επιτηρεί την κατάσταση του συστήματος.

Τοποθετείται στα σημεία εισόδου/εξόδου έτσι ώστε να υπάρχει η δυνατότητα άμεσης όπλισης και αφόπλισης.

Ένα σύστημα συναγερμού μπορεί να έχει περισσότερα από ένα πληκτρολόγια αναλόγως τις ανάγκες του χρήστη και όταν κριθεί απαραίτητο από την φύση της ιδιοκτησίας.

Συναγερμός

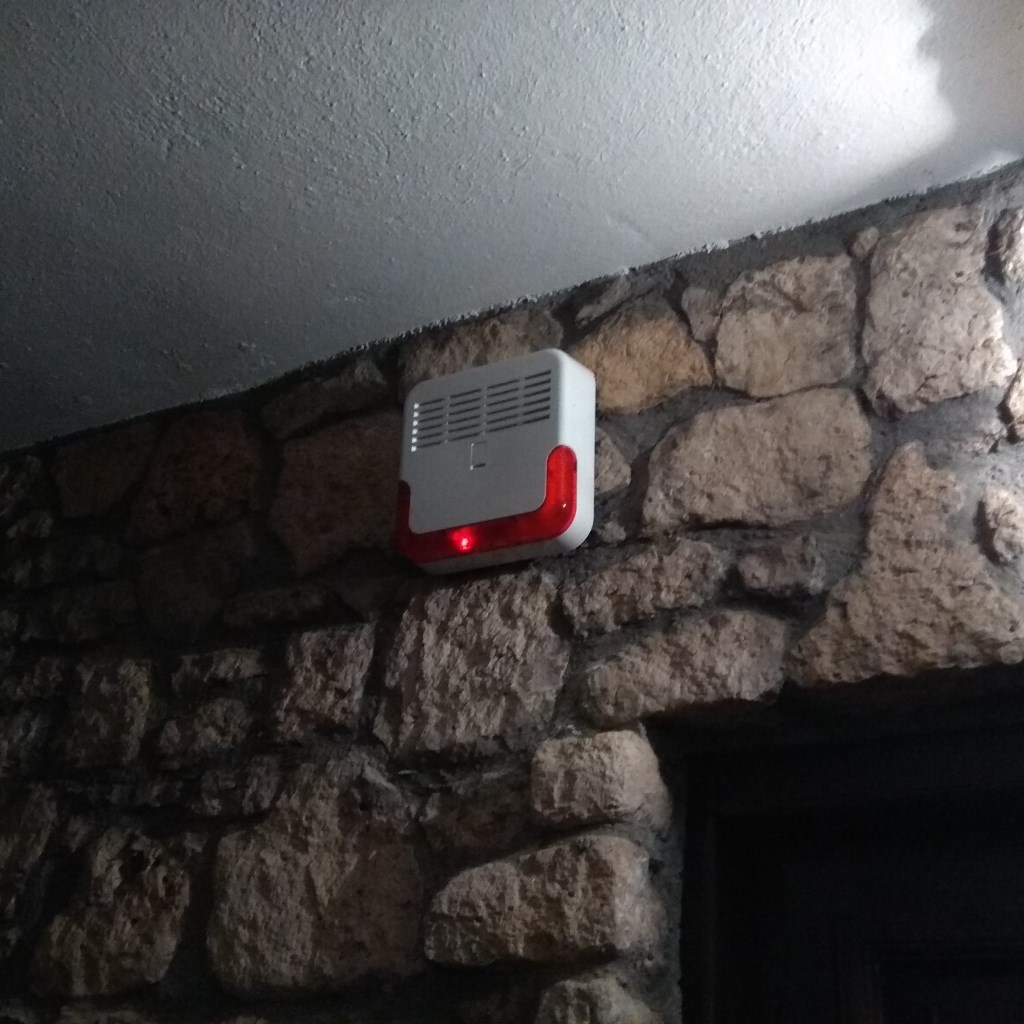

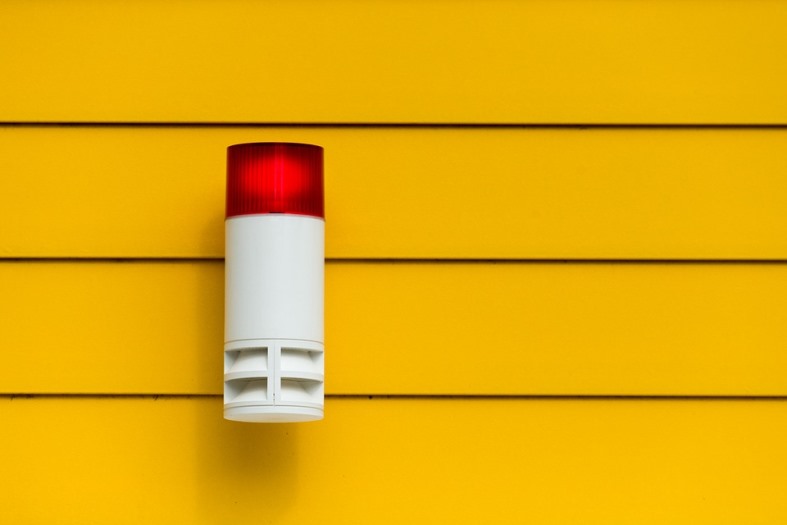

Σειρήνα Συναγερμού

Η σειρήνα είναι υπεύθυνη για την οπτικοακουστική ένδειξη σήμανσης του συναγερμού.

Τοποθετείται σε εμαφανές σημείο και σε κατάλληλο ύψος έτσι ώστε να ενημερώσει για πιθανή διάρρηξη, καθώς και για να προειδοποιήσει τον επίδοξο διαρρήκτη για την ύπαρξη συναγερμού με σκοπό την απομάκρυνση του από τη συγκεκριμένη ιδιοκτησία.

Ο ήχος που παράγει είναι έντασης περίπου 120db.

Συναγερμός

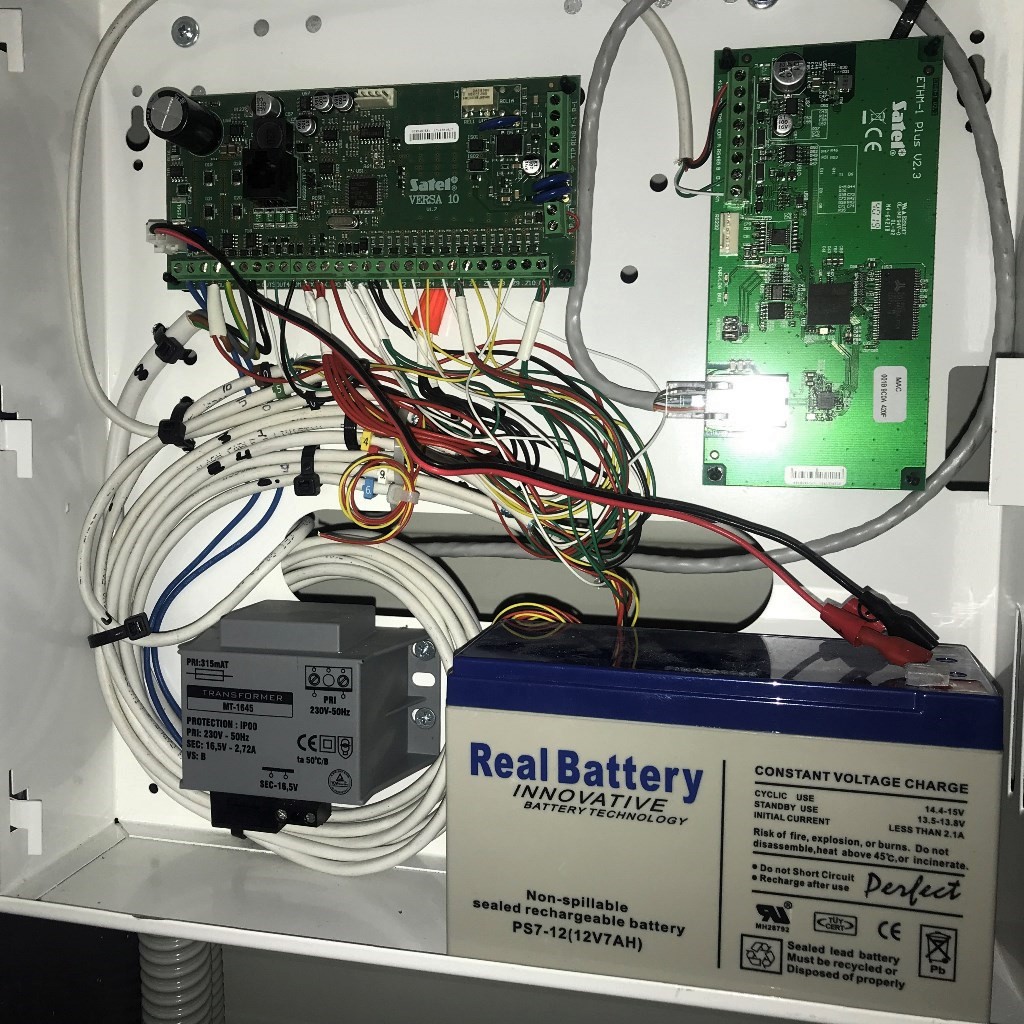

Κεντρική Μονάδα Συναγερμού

Η κεντρική μονάδα αποτελεί τον εγκέφαλο του συστήματος και είναι υπεύθυνη για την 24ωρη εποπτεία του.

Τοποθετείται σε ένα πλαστικό ή μεταλλικό κουτί και σε μέρος όχι εύκολα προσβάσιμο.

Μέσα στο κουτί επίσης τοποθετείται η μπαταρία που διατηρεί το σύστημα μας λειτουργικό ακόμη και μετά από διακοπή της κύριας τροφοδοσίας, ο μετασχηματιστής καθώς και πιθανές επεκτάσεις.

Συναγερμός

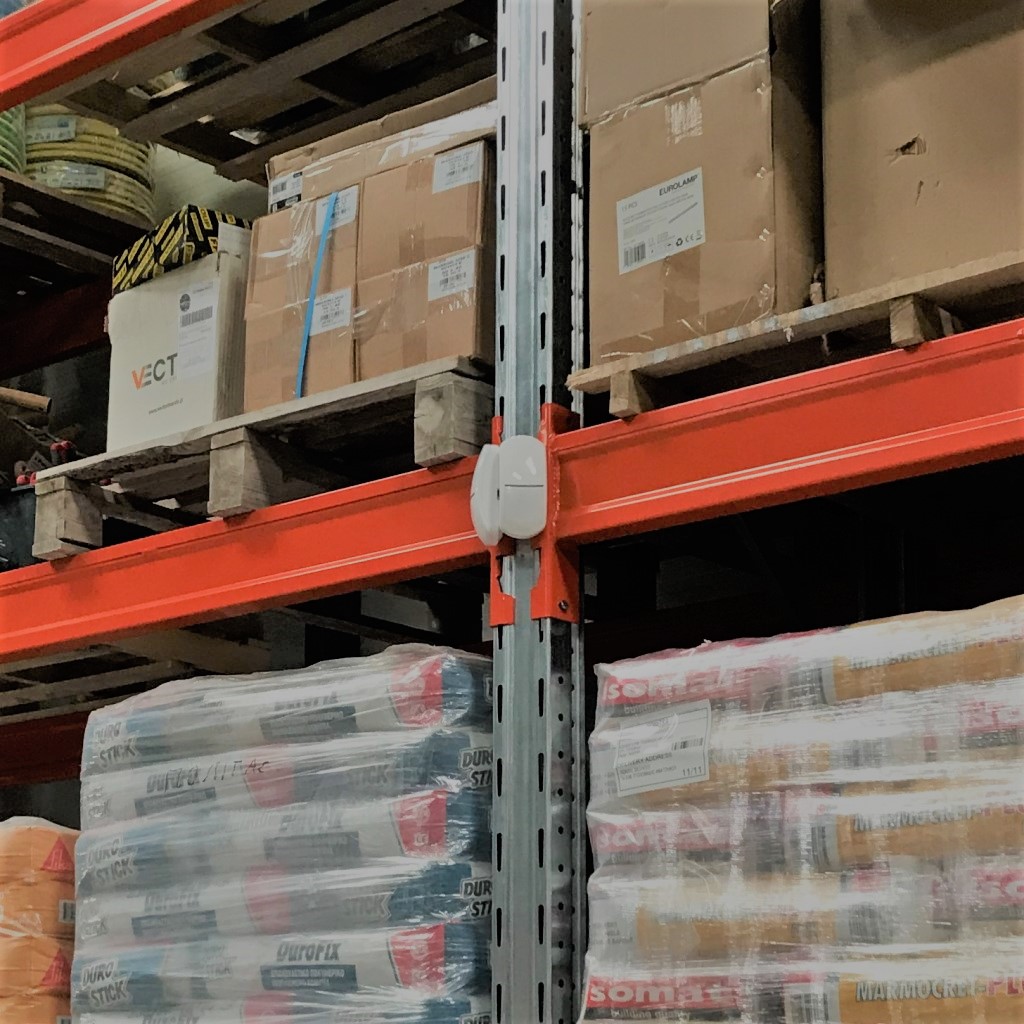

Ανιχνευτής Κίνησης

Ο ανιχνευτής κίνησης μπορεί να είναι PIR (παθητικών υπερύθρων), MW (μικροκυμάτων), ή PIR + MW (υβριδικός).

Τοποθετείται σε κατάλληλο ύψος ώστε να αποδώσει σωστά και έχει εμβέλεια περίπου τα 15 μέτρα.

Βρίσκεται σε συνεχή λειτουργία και δίνει εντολή παραβίασης στην κεντρική μονάδα η οποία την διαχειρίζεται σύμφωνα με τον προγραμματισμό.

Συναγερμός

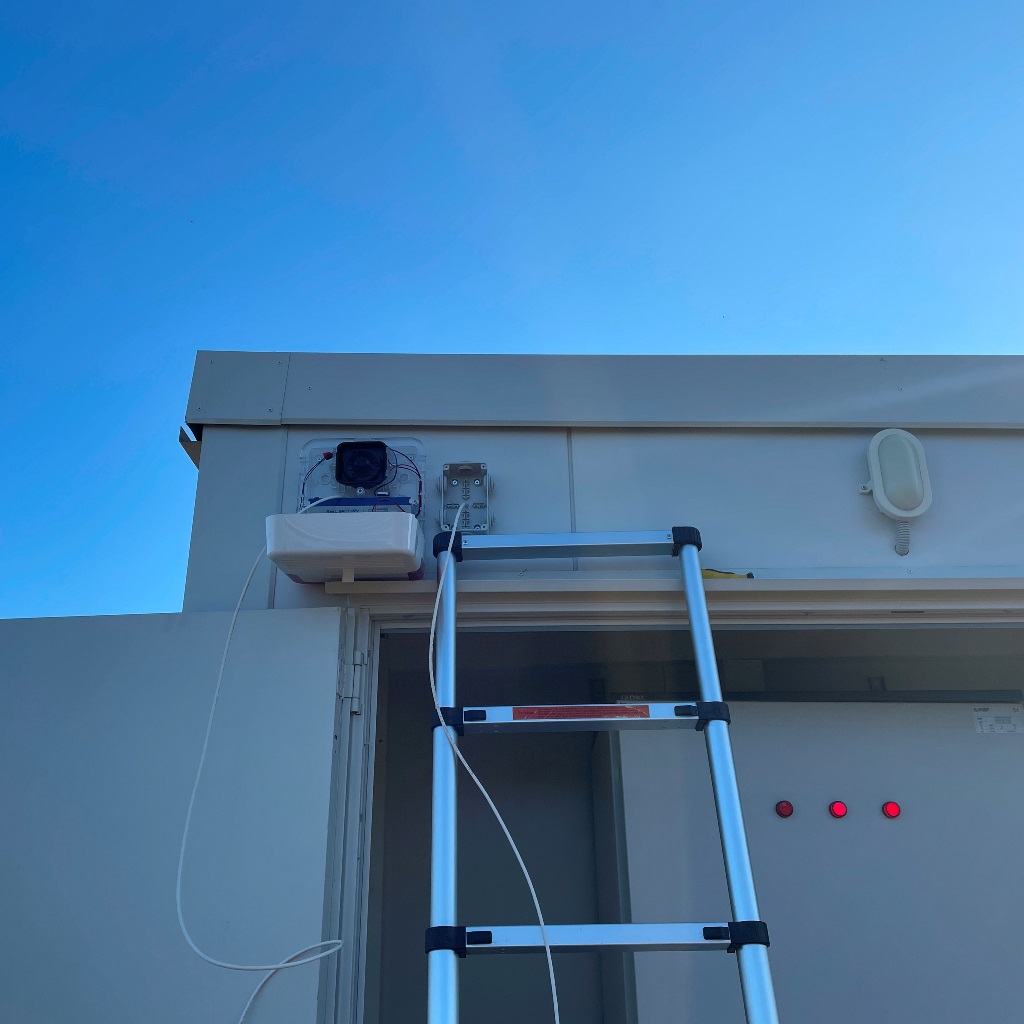

Σειρήνα & Δέκτης Ασυρμάτων

Η σειρήνα οποθετείται σε εμαφανές σημείο και σε κατάλληλο ύψος έτσι ώστε να ενημερώσει για πιθανή διάρρηξη, καθώς και για να προειδοποιήσει τον επίδοξο διαρρήκτη για την ύπαρξη συναγερμού με σκοπό την απομάκρυνση του από τη συγκεκριμένη ιδιοκτησία.

Ο δέκτης ασυρμάτων, αναλόγως το είδος της κτηριακής δομής, τοποθετείτε σε σημείο τέτοιο ώστε να μπορεί να λαμβάνει το σήμα του τηλεχειριστηρίου.

Στην συγκεκριμένη περίπτωση, λόγω μεταλλικής κατασκευής που παρεμποδίζει την μετάδοση του σήματος, τοποθετήθηκε εξωτερικά σε στεγανό κουτί.

CCTV

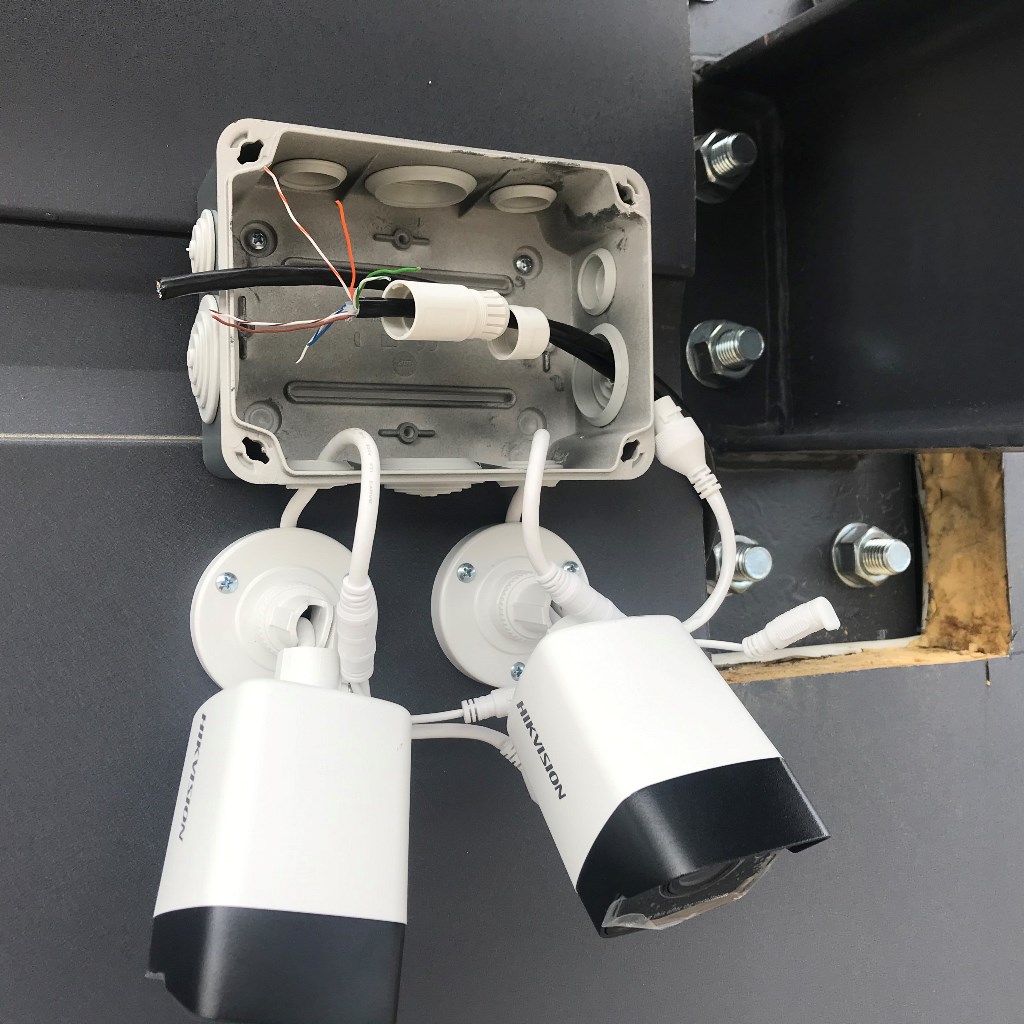

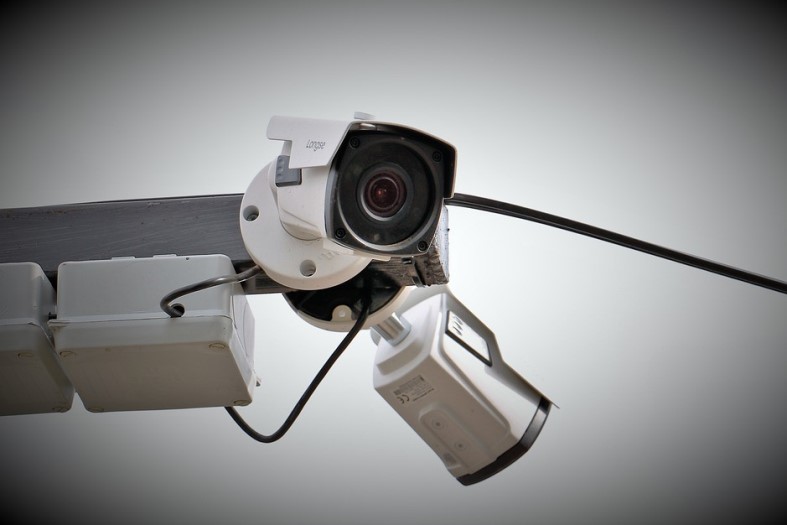

IP Bullet POE

Οι κάμερες μεταφέρουν την εικόνα στο καταγραφικό όπου και γίνεται η εγγραφή.

Μπορούν να είναι είτε αναλογικές με ανεξάρτητη τροφοδοσία, είτε δικτυακές με τροφοδοσία μέσω του lan καλωδίου (POE).

Συνήθως είναι αδιάβροχες με πιστοποίηση IP66 και είναι εξοπλισμένες με υπέρυθρες για να παρέχουν καθαρή εικόνα ακόμη και σε συνθήκες απόλυτου σκότους.

Κατά την τοποθέτηση χρησιμοποιείται επιπλέον στεγανό κουτί το οποίο προστατεύει τις ενώσεις των καλωδίων από τις εξωτερικές καιρικές συνθήκες.

CCTV

IP Bullet POE

Οι κάμερες μεταφέρουν την εικόνα στο καταγραφικό όπου και γίνεται η εγγραφή.

Μπορούν να είναι είτε αναλογικές με ανεξάρτητη τροφοδοσία, είτε δικτυακές με τροφοδοσία μέσω του lan καλωδίου (POE).

Συνήθως είναι αδιάβροχες με πιστοποίηση IP66 τουλάχιστον και είναι εξοπλισμένες με υπέρυθρες για να παρέχουν καθαρή εικόνα ακόμη και σε συνθήκες απόλυτου σκότους.

Κατά την τοποθέτηση χρησιμοποιείται επιπλέον στεγανό κουτί το οποίο προστατεύει τις ενώσεις των καλωδίων από τις εξωτερικές καιρικές συνθήκες.

CCTV

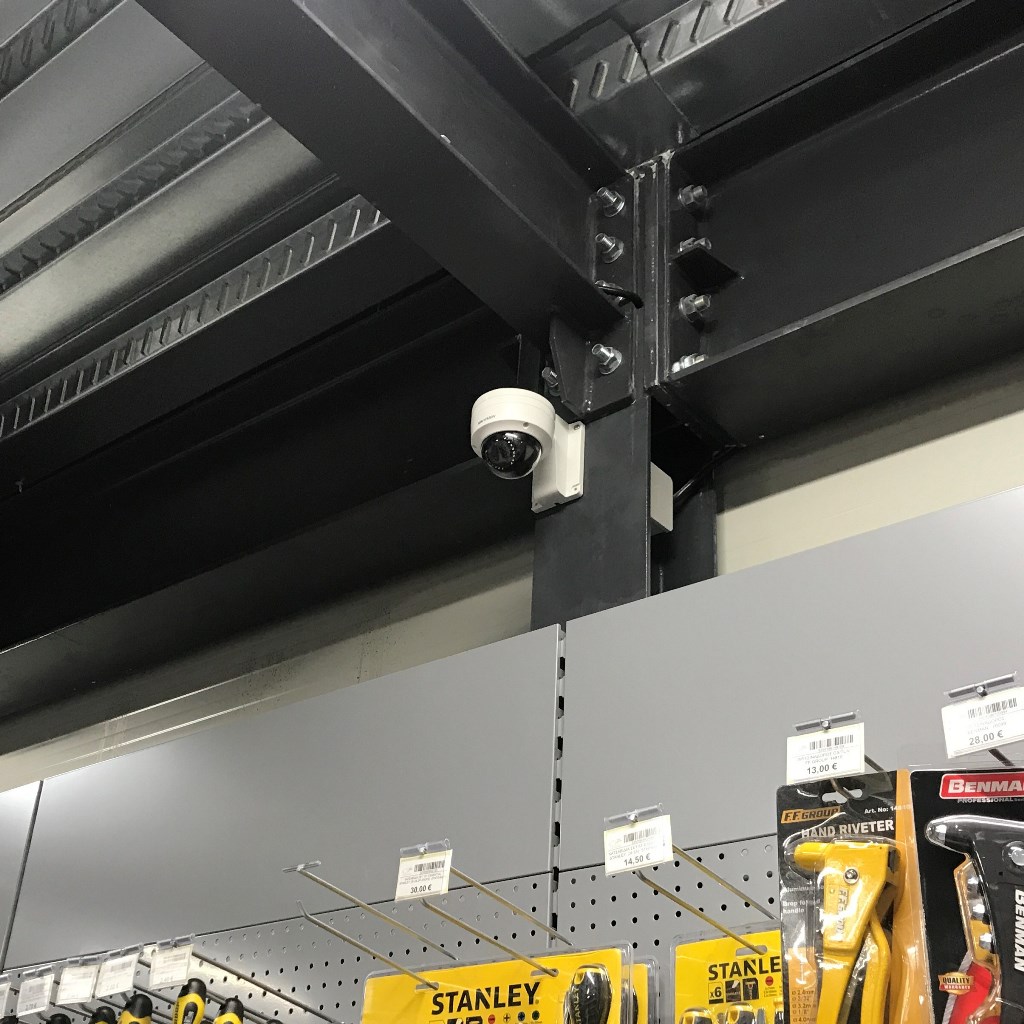

IP Dome POE

Οι κάμερες μεταφέρουν την εικόνα στο καταγραφικό όπου και γίνεται η εγγραφή.

Μπορούν να είναι είτε αναλογικές με ανεξάρτητη τροφοδοσία, είτε δικτυακές με τροφοδοσία μέσω του lan καλωδίου (POE).

Λόγω του ότι είναι σχεδιασμένες να βρίσκονται σε εσωτερικό χώρο δεν είναι απαραίτητο να διαθέτουν αδιαβροχοποίηση.

Αναλόγως το σημείο της τοποθέτησης μπορεί να χρειαστεί η προσθήκη επιπλέον κουτιού για την απόκρυψη των καλωδίων.

CCTV

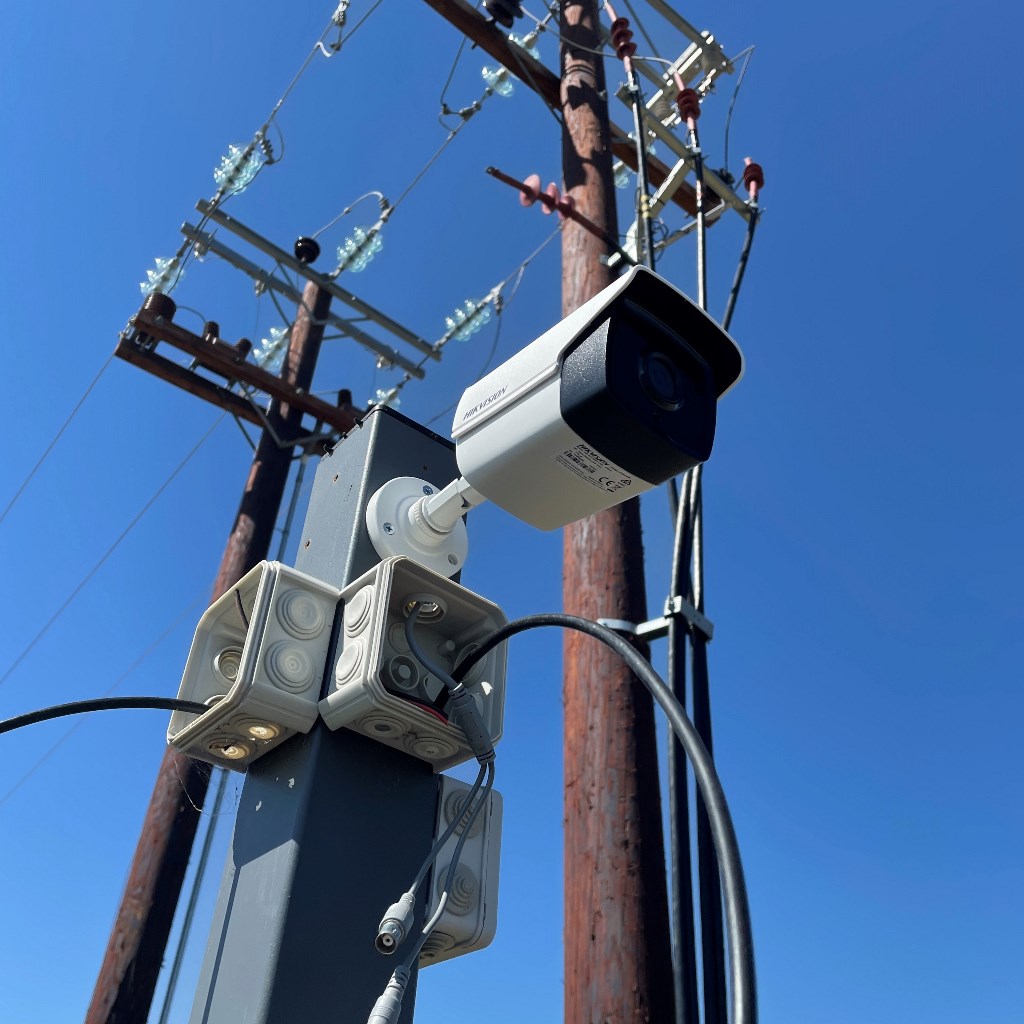

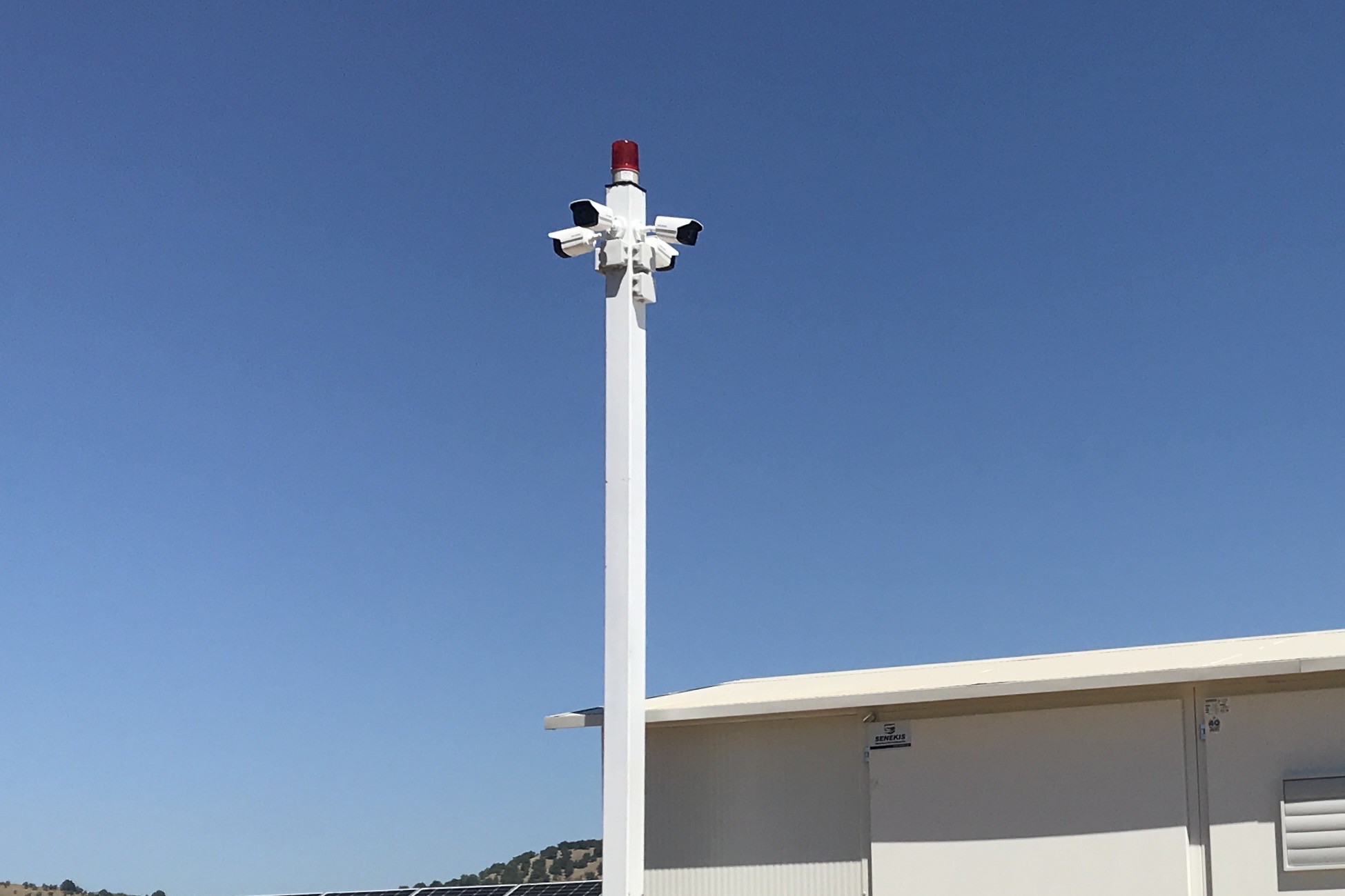

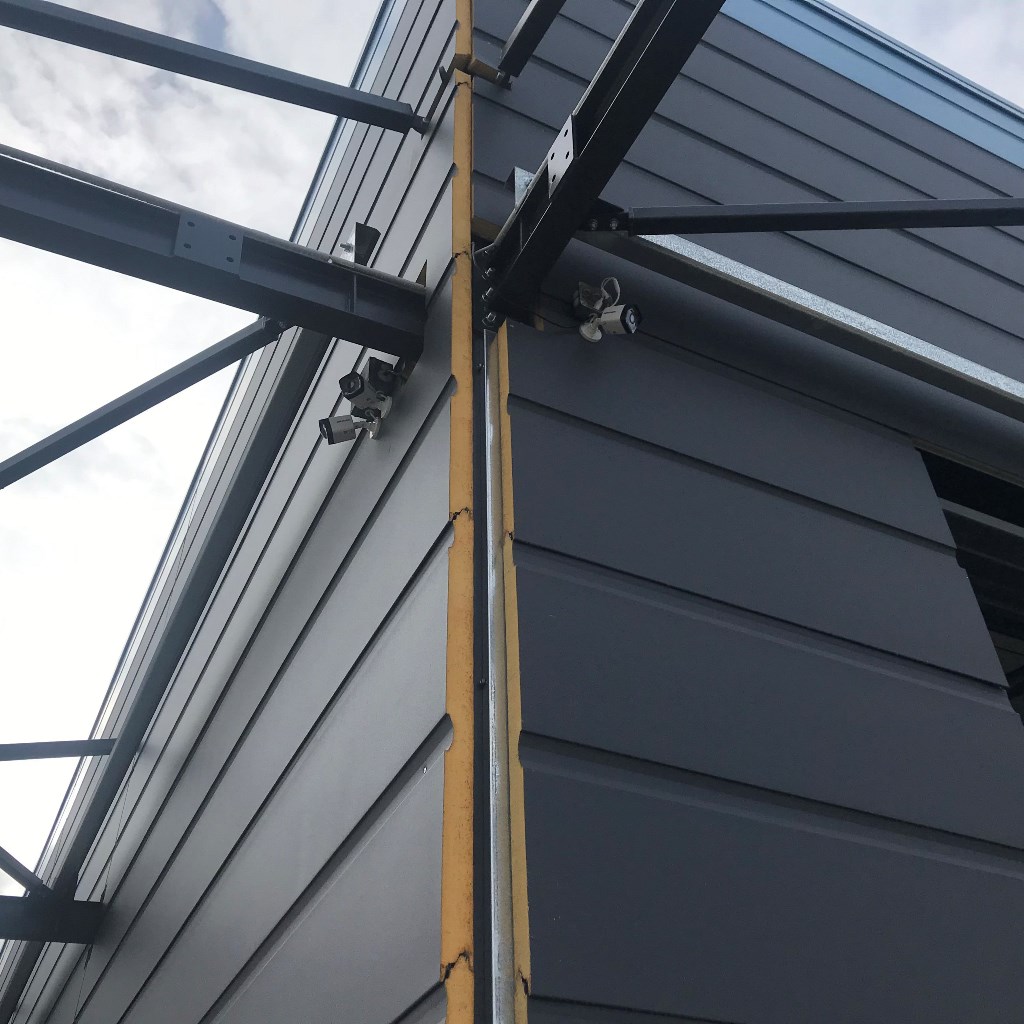

Analog Bullet

Οι κάμερες μεταφέρουν την εικόνα στο καταγραφικό όπου και γίνεται η εγγραφή.

Οι συγκεκριμένες κάμερες είναι αναλογικές, varifocal, με ανεξάρτητη πηγή τροφοδοσίας και είναι εγκατεστημένες σε φωτοβολταϊκό πάρκο.

Οι κάμερες που χρησιμοποιούνται σε τέτοιες εγκαταστάσεις είναι συνήθως υψηλής ανάλυσης και διαθέτουν υπέρυθρο φωτισμό μεγάλης εμβέλειας.

Είναι τοποθετημένες με τέτοιο τρόπο ώστε να προσφέρουν συνεχή εγγραφή και παρακολούθηση 360 μοιρών.

CCTV

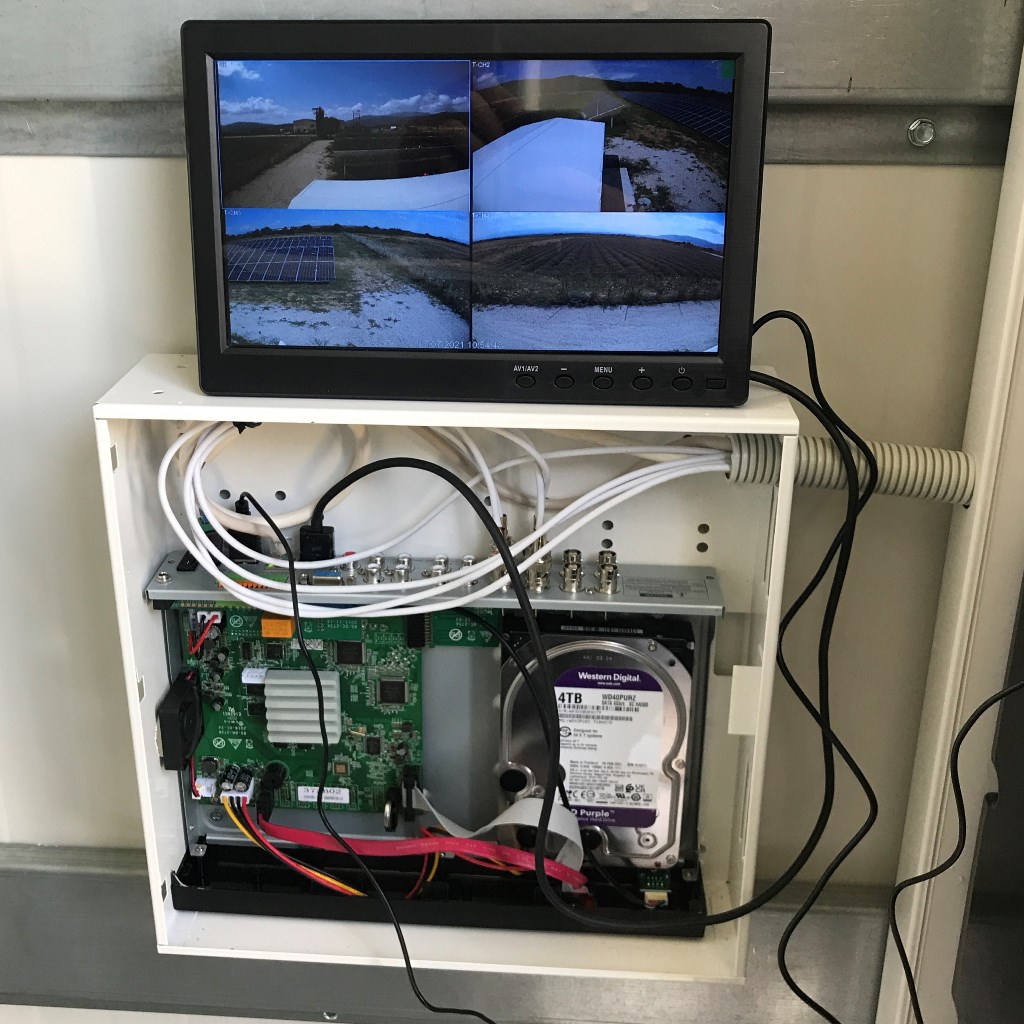

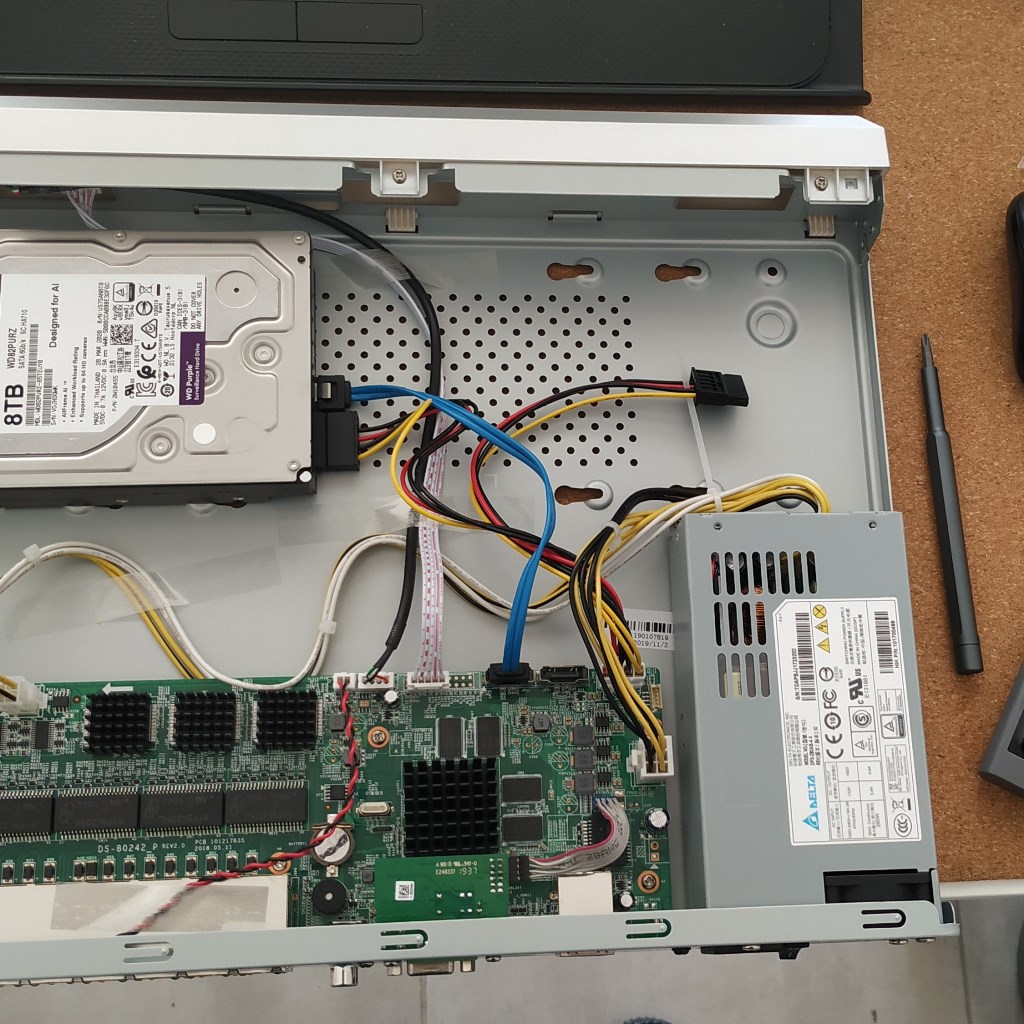

POE NVR

Το καταγραφικό αποτελεί το κέντρο διαχείρισης του κλειστού κυκλώματος παρακολούθησης.

Όπως και η κεντρική μονάδα του συναγερμού, τοποθετείται σε σημείο όχι εύκολα προσβάσιμο από τον οποιοδήποτε.

Είναι εξοπλισμένο με σκληρό δίσκο μεγέθους από 1TB με σκοπό να μπορεί να αποθηκεύσει δεδομένα για τουλάχιστον 15 ημέρες.

Μπορεί να συνδεθεί στο διαδίκτυο και μας δίνει την δυνατότητα για online ζωντανή προβολή ή αναπαργωγή.

CCTV

Προγραμματιμός DVR

Το καταγραφικό αποτελεί το κέντρο διαχείρισης του κλειστού κυκλώματος παρακολούθησης.

Ο προγραμματισμός του γίνεται είτε τοπικά είτε απομακρυσμένα με το πρόγραμμα της κατασκευάστριας εταιρείας.

Κατά την εγκατάσταση μπορούμε να επιλέξουμε τον τρόπο λειτουργίας του (εγγραφή σε κίνηση, 24/7 κλπ) καθώς και ένα σύνολο ρυθμίσεων που αφορούν την ποιότητα της εικόνας, τους χρήστες του συστήματος, τα καρέ της εγγραφής, την ευαισθησία των αισθητήρων κ.α.

CCTV

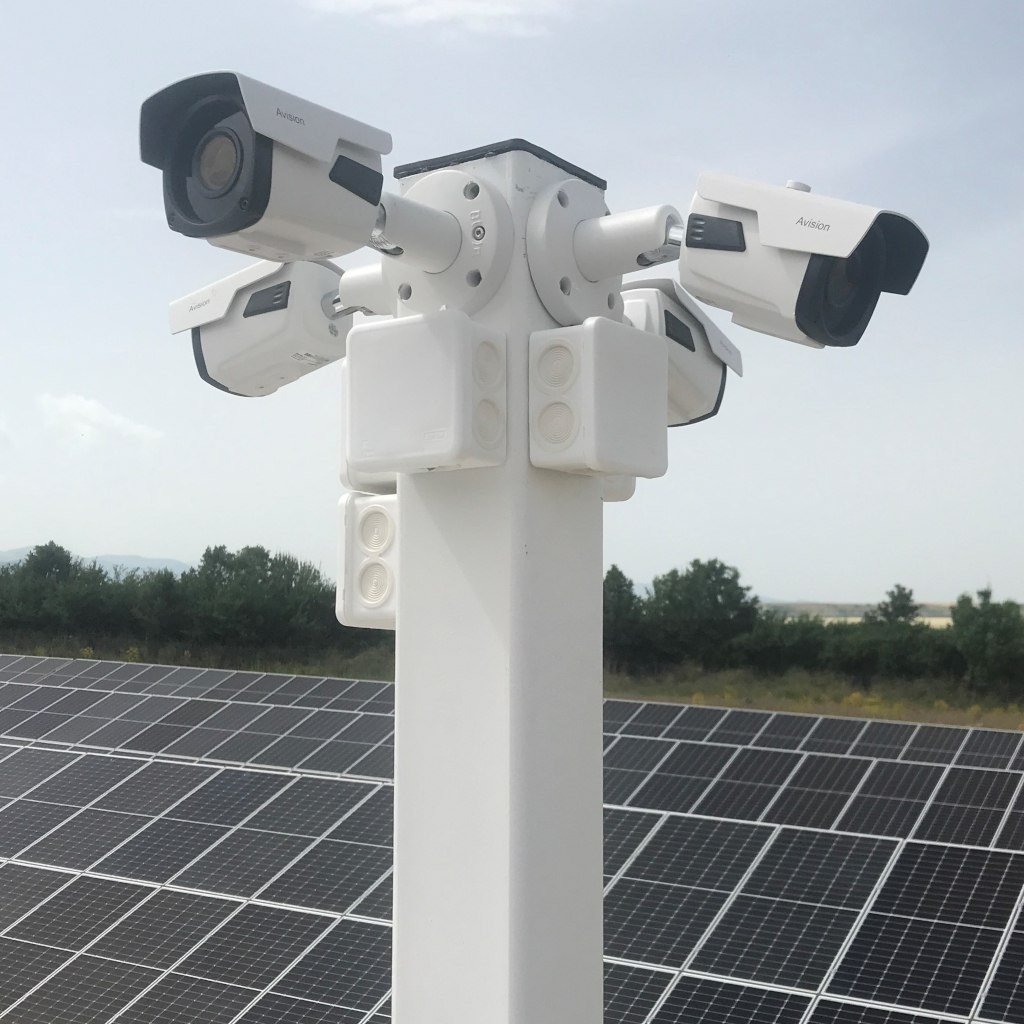

Analog Bullet

Οι κάμερες μεταφέρουν την εικόνα στο καταγραφικό όπου και γίνεται η εγγραφή.

Οι συγκεκριμένες κάμερες είναι αναλογικές τεχνολογίας POC.af (Power Over Coaxial), όπου μπορούν μέσα από το ίδιο το ομοαξονικό καλώδιο να μεταφέρουν εικόνα και τροφοδοσία σε αποστάσεις έως και 250 μέτρα, και βρίσκονται εγκατεστημένες σε φωτοβολταϊκό πάρκο.

Οι κάμερες που χρησιμοποιούνται σε τέτοιες εγκαταστάσεις είναι συνήθως υψηλής ανάλυσης και διαθέτουν υπέρυθρο φωτισμό μεγάλης εμβέλειας.

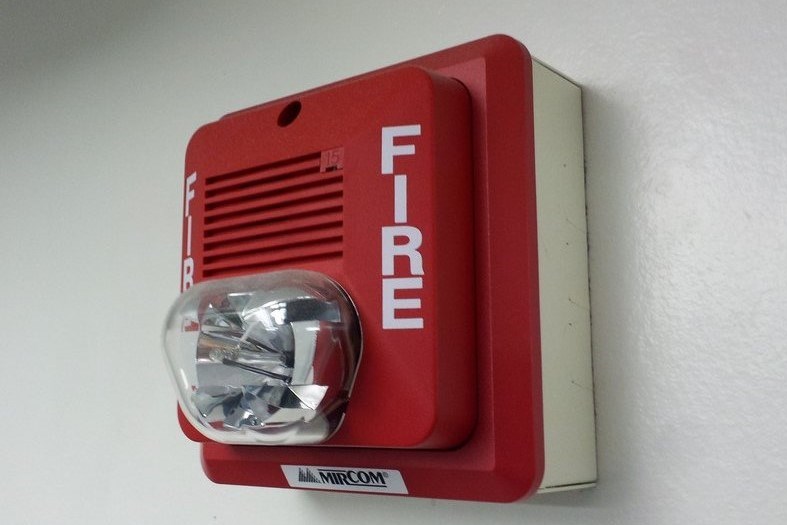

Πυρανίχνευση

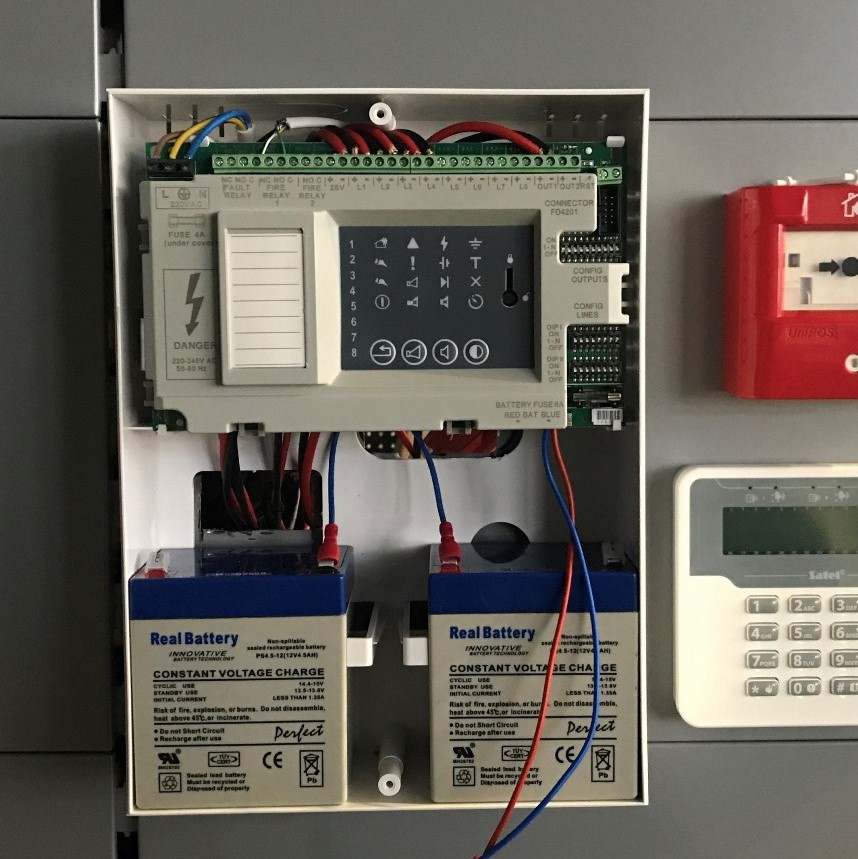

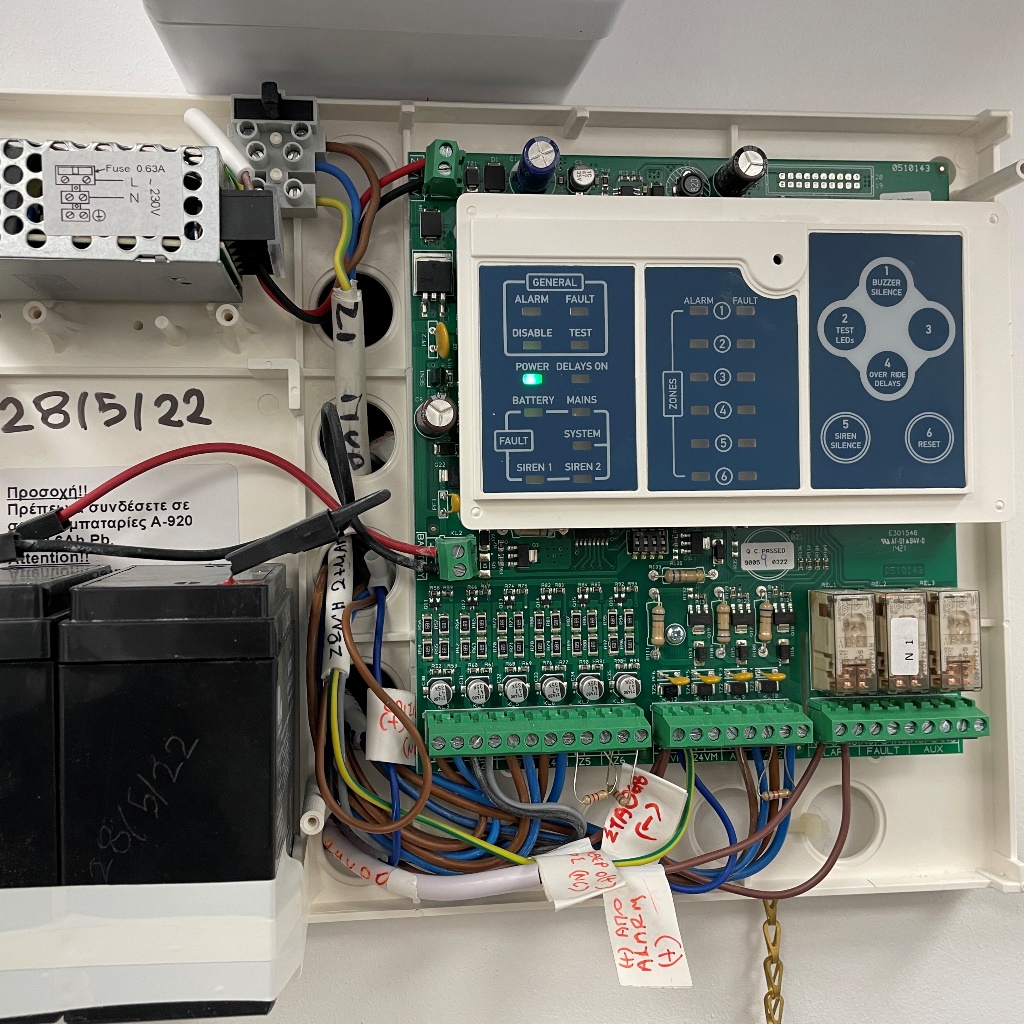

Πίνακας Πυρανίχνευσης

Ο πίνακας πυρανίχνευσης αποτελεί την καρδιά του συστήματος. Τοποθετείται σε σημείο ορατό και εύκολα προσβάσιμο από το προσωπικό.

Υπάρχουν 2 είδη πυρανίχνευσης. Η συμαβατική και η διευθυνσιοδοτούμενη.

Ο πίνακας μπορεί να συνδεθεί και με τον συναγερμό έτσι ώστε να παρέχεται η συνεχής επιτήρηση του συστήματος μας και απομακρυσμένα.

Η πυρανίχνευση τροφοδοτείται από ανεξάρτητη παροχή από τον ηλεκτρολογικό πίνακα και δουλεύει στα 24V. Απαραίτητη είναι η χρήση ματαριών που φροντίζουν για την αδιάκοπη λειτουργία του συστήματος ακόμη και αρκετά 24ωρα μετα από διακοπή ρεύματος.

Πυρανίχνευση

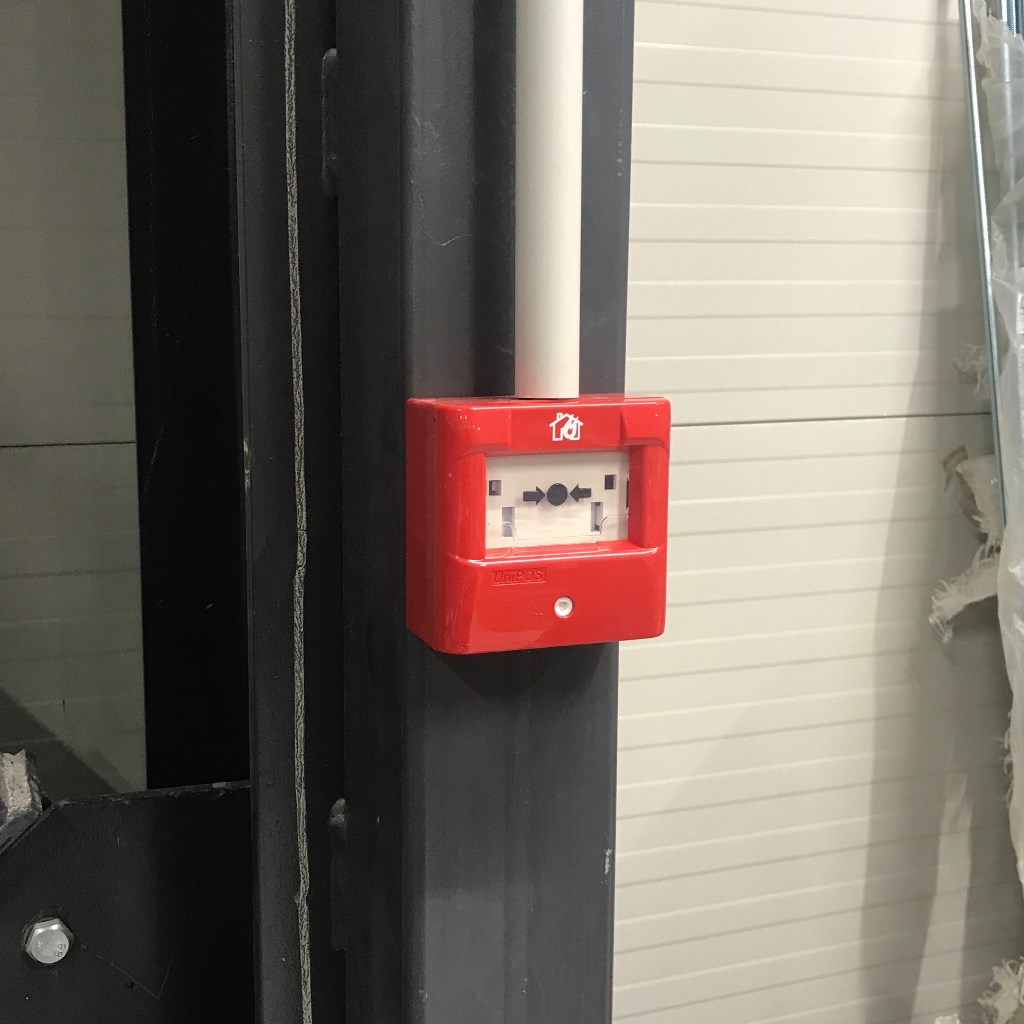

Μπουτόν Πυρανίχνευσης

Τα μπουτόν της πυρανίχνεύσης βρίσκονται σε μόνιμη σύνδεση με τον κεντρικό πίνακα και πατώντας τα ενεργοποιούν τον συναγερμό της πυρανίχνευσης.

Συνήθως είναι συνδεδεμένα σε μία ανεξάρτητη ζώνη εντός ενός οριοθετημένου χώρου μιας εγκατάστασης (π.χ. μία ζώνη για το ισόγειο, μία ζώνη για τον 1ο όροφο, μία ζώνη για την αποθήκη κ.ο.κ.).

Τοποθετούνται σε κομβικά σημεία εντός του χώρου επιτήρησης εύκολα προσβάσιμα έτσι ώστε να υπάρχει άμμεση ενημέρωση για πιθανή πυρκαγιά (σημεία εισόδου/εξόδου, κλιμακοστάσια, γραφεία κλπ).

Πυρανίχνευση

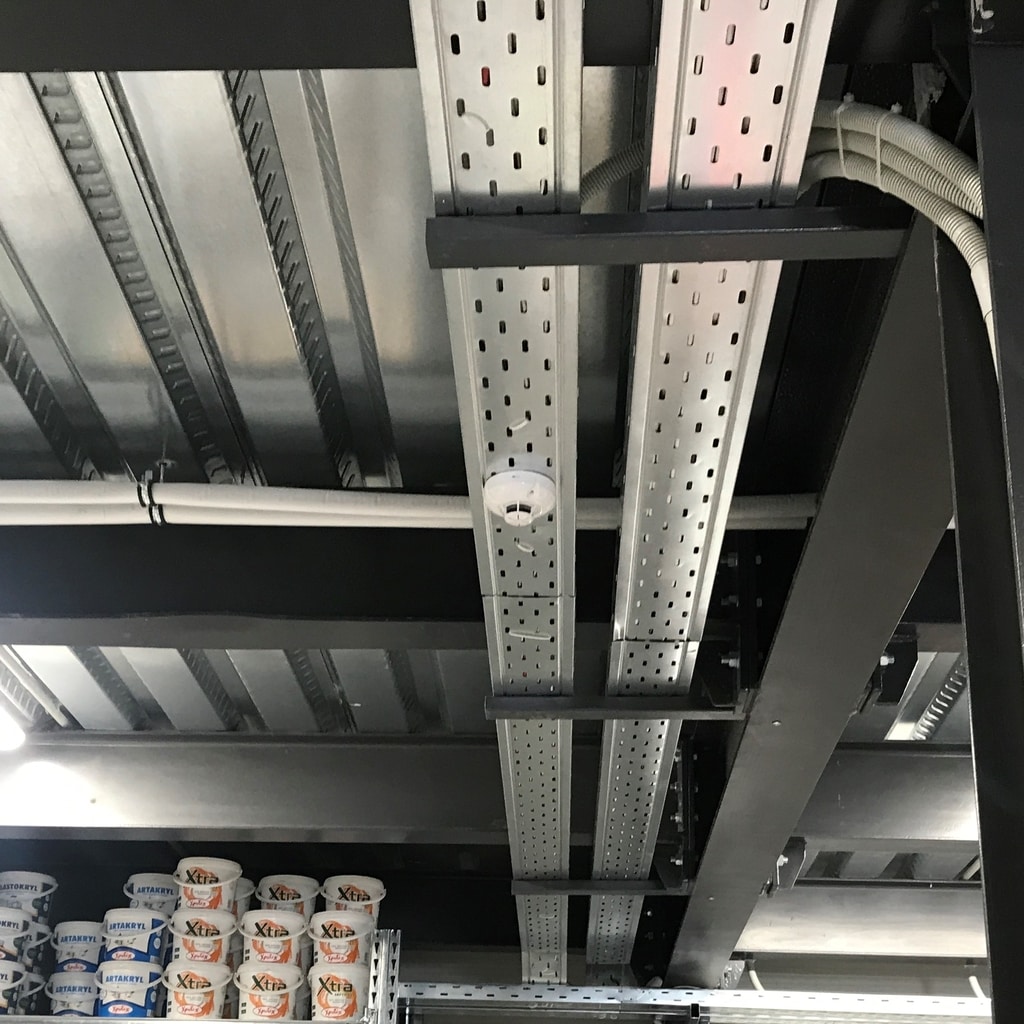

Υβριδικός Ανιχνευτής

Οι ανιχνευτές βρίσκονται σε μόνιμη σύνδεση με τον κεντρικό πίνακα και έιναι υπεύθυνοι για την 24ωρη επιτήρηση ενός χώρου και την ενεργοποίηση του συναγερμού σε περίπτωση πυρκαγιάς.

Χωρίζονται σε διάφορες κατηγορίες όπως καπνού, δέσμης, θερμοδιαφορικοί, αερίων, υβριδικοί κλπ. Η επιλογή του κατάλληλου ανιχνευτή γίνεται αναλόγως τις ανάγκες της επιχείρησης.

Το σημείο τοποθέτησης των ανιχνευτών αποτελεί ένα σηματνικό κομμάτι της ορθής λειτουργίας του συστήματος μας μιας και η τοποθέτηση του σε λάθος θέση μπορεί να αποβεί μοιραία.

Πυρανίχνευση

Αποσφαλμάτωση Συστήματος Πυρανίχνευσης

Η πυρανίχνευση σε μία επιχείρηση διαδραματίζει σημαντικό ρόλο στην ασφάλεια και οφείλει να λειτουργεί σωστά και να επιτηρεί όλες τις ζώνες απροβλημάτιστα.

Σε περίπτωση σφάλματος, έστω και προσωρινού, οφείλουμε να καλέσουμε τον εγκαταστάτη μας για τον τυπικό έλεγχο του συστήματος.

Ο έλεγχος της πυρανίχνευσης συνήθως περιλαμβάνει τον έλεγχο της τροφοδοσίας, τον έλεγχο των μπαταριών, την μέτρηση κάθε ζώνης για πιθανή διακοπή στο κύκλωμα και τον έλεγχο των αισθητήρων και των call points της ζώνης που εμφάνισε σφάλμα.

ΔΙΚΤΥΑ

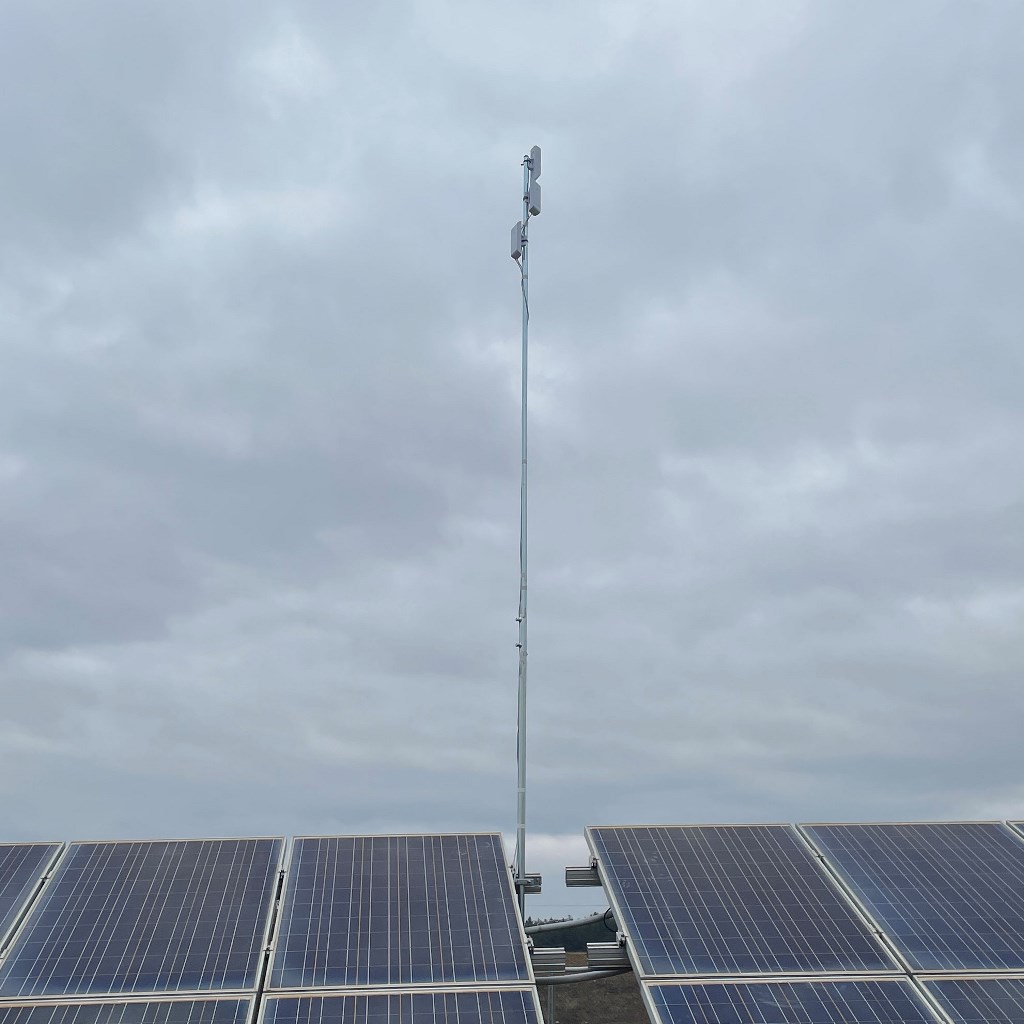

Κεραίες WiFi μεγάλων αποστάσεων

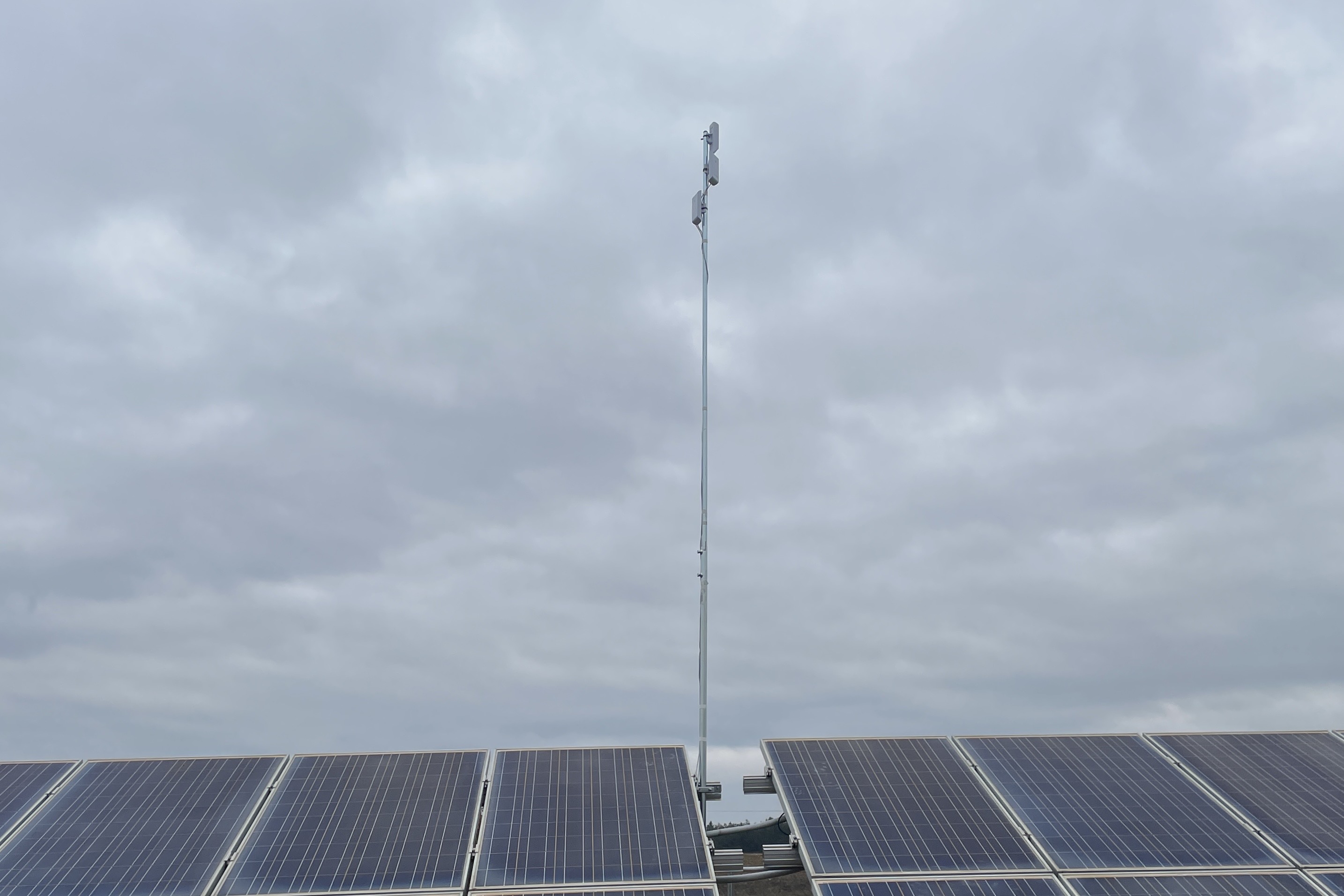

Με την χρήση κατάλληλων κεραιών μπορούμε να εδραιώσουμε μια αμφίδρομη επικοινωνία μεταξύ δύο ή και περισσότερων σημείων σε αποστάσεις εώς και μεγαλύτερες των 20χλμ, εφόσον υπάρχει οπτική επαφή, γλυτώνοντας περιττά πάγια νέων συνδέσεων.

Οι κεραίες αυτές χωρίζονται σε δύο κύριες κατηγορίες σύμφωνα με την εκπομπή τους, σε πολυκατευθυντικές (360°) και σε κατευθυντικές (30°-60° περίπου). Ωστόσο η εγκατάσταση τους και η ρύθμιση τους πρέπει να πραγματοποιείται από πιστοποιημένο εγκαταστάτη καθώς πρέπει να οριοθετείται η μέγιστη ακτινοβολούμενη ισχύ (Max Power Level EIRP).

ΔΙΚΤΥΑ

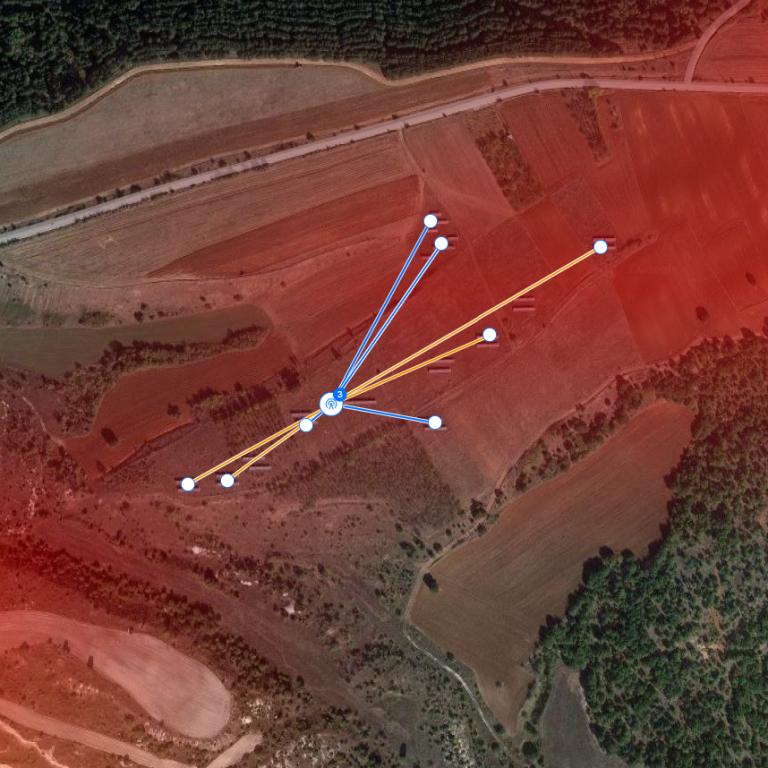

Δίκτυο Ευρείας Κάλυψης

Μέσω εφαρμογής μας παρέχεται η δυνατότητα να διαμορφώσουμε ένα εικονικό δίκτυο ευρείας κάλυψης λαμβάνοντας υπόψιν τον όγκο των δεδομένων, την απόσταση των δομών και την μορφολογία του εδάφους.

Με χρήση κατάλληλων κεραιών, που μπορούν να επικοινωνούν αμφίδρομα σε αποστάσεις μεγαλύτερες των 20χλμ, δημιουργήσαμε ένα δίκτυο με το ελάχιστο δυνατό κόστος και σύμφωνα με τις ανάγκες της εγακατάστασης.

Στην συγκεκριμένη εικόνα παρατηρούμε ότι έχει στηθεί ένα δίκτυο μεταξύ 9 διαφορετικών εγκαταστάσεων σύμφωνα με τα πρώτυπα της τοπολογίας αστέρα με μία μόνο σύνδεση (συμβόλαιο) από τον πάροχο (ISP) κινητής τηλεφωνίας.

ΕΓΚΑΤΑΣΤΑΣΗ

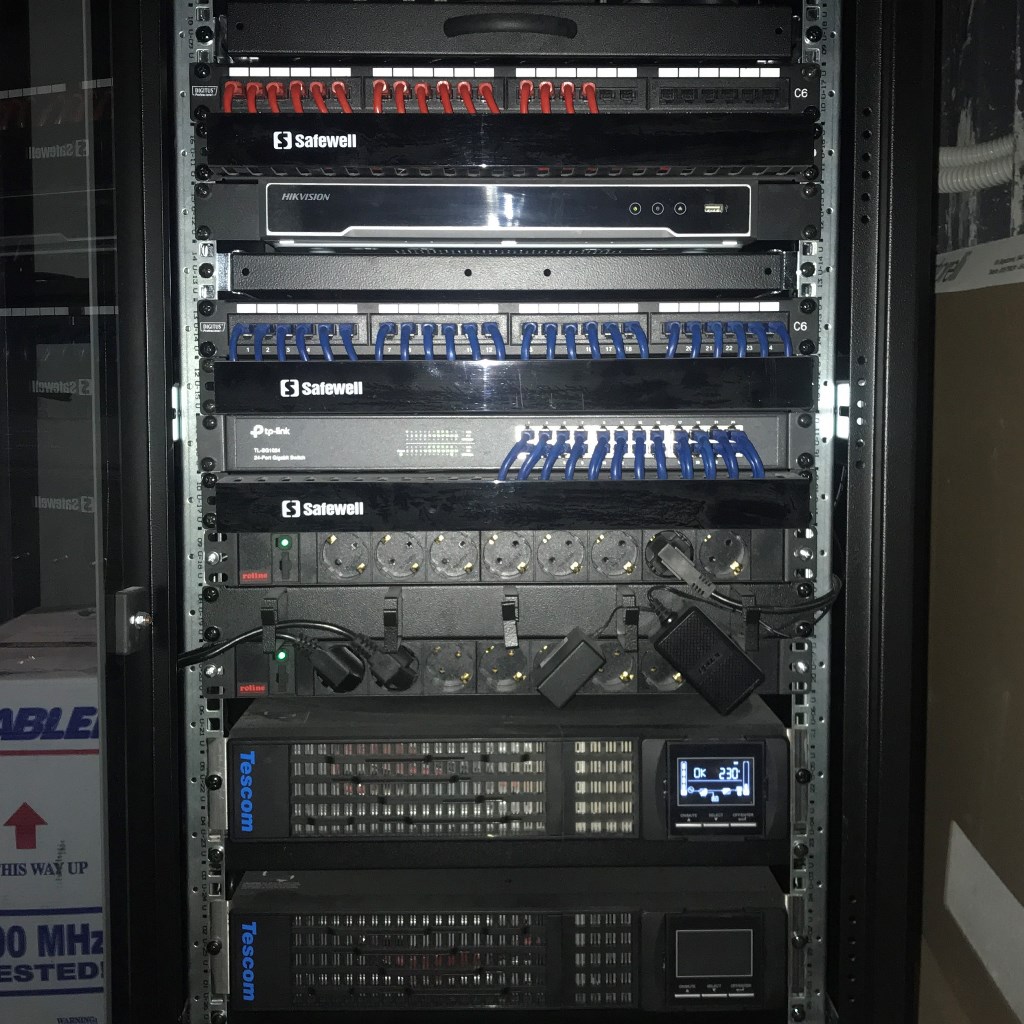

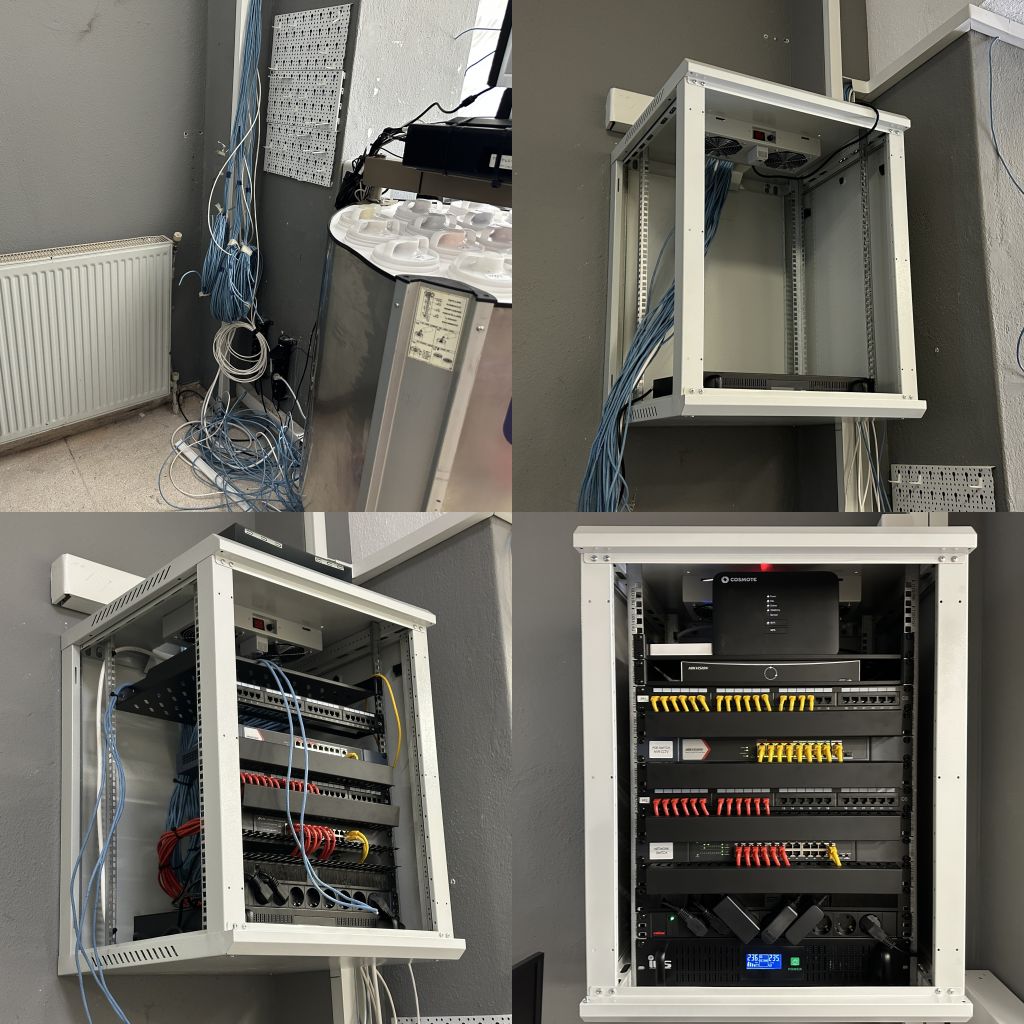

Rack

Το Rack αποτελεί τον ειδκό χώρο που μπορούμε να τοποθετήσουμε τον ευαίσθητο εξοπλισμό χαμηλής τάσης.

Το συγκεκριμένο Rack είναι χωρητικότητας 26U.
Ένα Rack συνήθως περιλαμβάνει τα UPS, τα Switches, τα Patch Panels, τους οργανωτές καλωδίων καθώς και όποιον επιπλέον εξοπλισμό επιθυμούμε να εγκαταστήσουμε στην επιχείρηση/οικία μας.

Υπάρχει σε πολλές διαστάσεις και με δυνατότητα επιδαπέδιας ή επιτοίχιας τοποθέτησης.

ΕΓΚΑΤΑΣΤΑΣΗ

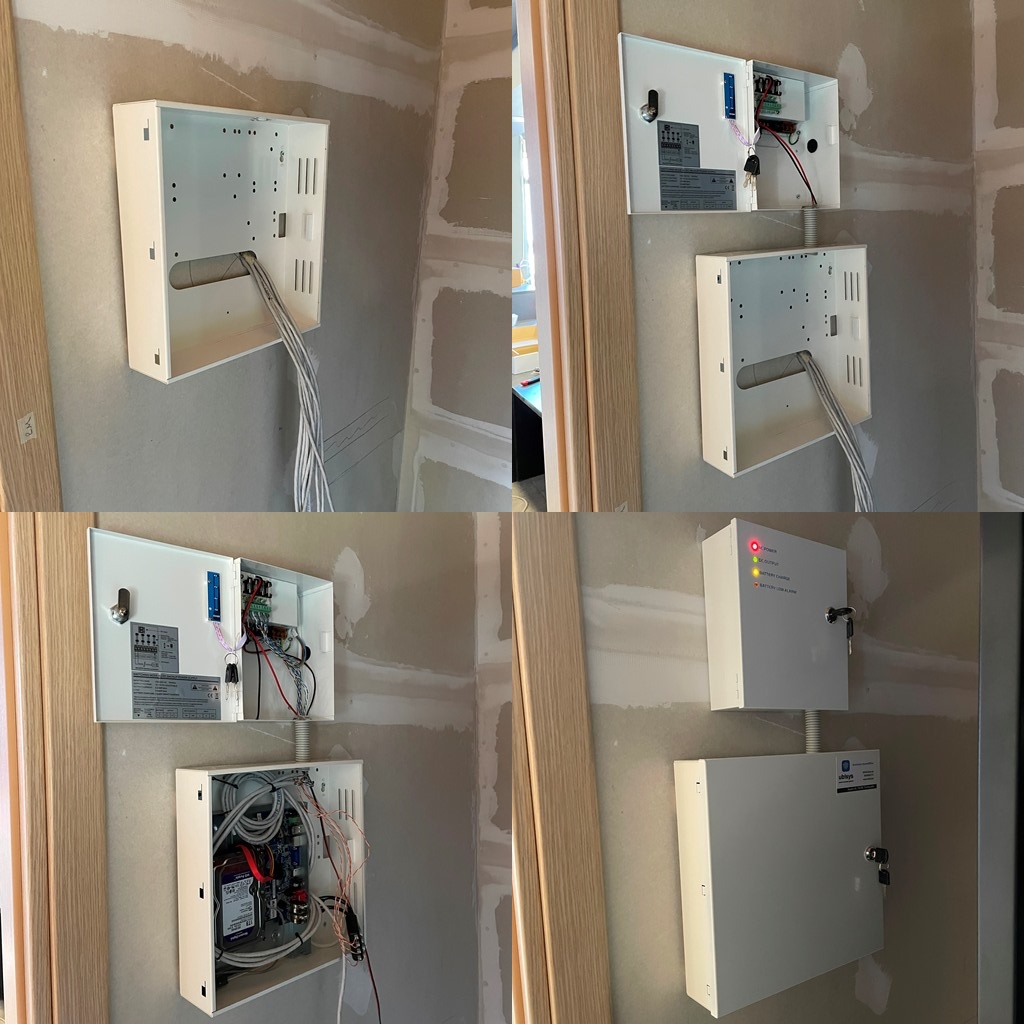

Επιτοίχια Τοποθέτηση

Η τοποθέτηση του εξοπλισμού γίνεται σε μέρος όχι εύκολα προσβάσιμο από τον οποιοδήποτε και σε ειδικά κουτιά τα οποία προσφέρουν την απαραίτητη ασφάλεια.

Η τοποθέτηση γίνεται επιτοίχια για μείωση του απαιτούμενου χώρου που χρειάζεται η εγκατάσταση.

Στην συγκεκριμένη εικόνα διακρίνουμε 4 κουτιά. Στο 1ο κουτί από πάνω υπάρχει η μονάδα επικοινωνίας του συναγερμού με τις smart συσκευές μας μέσω Internet. Στο 2ο κουτί βρίσκεται η τροφοδοσία του καταγραφικού και των καμερών με ανεξάρτητες ασφάλειες 1A για κάθε κάμερα που λειτούργει και ως UPS. Στο 3ο κουτί βρίσκεται βρίσκεται η κεντρική μονάδα του συναγερμού και στο 4ο κουτί βρίσκεται το καταγραφικό.

ΕΓΚΑΤΑΣΤΑΣΗ

Υπογειοποίηση

Υπογειοποίηση είναι η διαδικασία κατά την οποία οι καλωδιώσεις τοποθετούνται κάτω από το έδαφος/δάπεδο στον χώρο που γίνεται η εγκατάσταση.

Τα καλώδια περνάνε μέσα από σπιράλ συγκεκριμένων προδιαγραφών με την χρήση ατσαλίνας. Η διάμετρος των σπιράλ είναι κυμαινόμενη αναλόγως τον αριθμό των καλωδίων που απαιτούνται.

Η διαδικασία της τοποθέτησης των σπιράλ είναι από τις πρώτες εργασίες που πραγματοποιούνται σε έναν χώρο ενώ η τοποθέτηση των καλωδίων γίνεται αργότερα αναλόγως τις ανάγκες χρήσεως.

ΕΓΚΑΤΑΣΤΑΣΗ

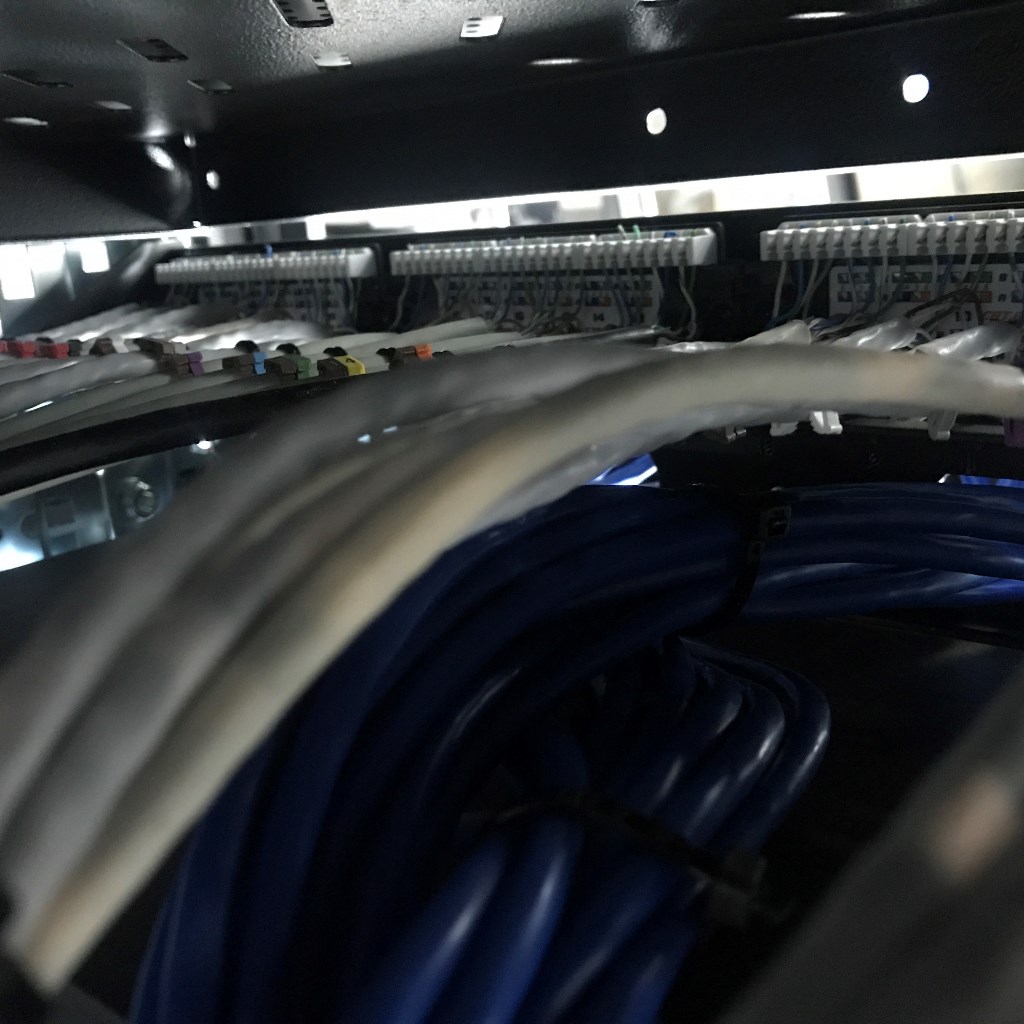

Τερματισμός Καλωδίων

Σε κάθε εγκατάσταση, είτε πρόκειται για οικία είτε για επαγγελματικό χώρο, θα πρέπει να υπάρχει απόκρυψη καλωδίων και αυτά να τερματίζονται σε επιτοίχια πριζάκια ή σε patch panels εντός των Racks.

Θα πρέπει, σε κάθε περίπτωση, να μην υπάρχουν εμφανή καλώδια. Αυτο είναι απαράιτητο τόσο για την αφάλεια του χρήστη όσο και για την ασφάλεια του εγκατεστημένου εξοπλισμού.

ΕΓΚΑΤΑΣΤΑΣΗ

Επιτοίχια Τοποθέτηση

Η τοποθέτηση του εξοπλισμού γίνεται σε μέρος όχι εύκολα προσβάσιμο από τον οποιοδήποτε και σε ειδικά κουτιά τα οποία προσφέρουν την απαραίτητη ασφάλεια.

Η τοποθέτηση γίνεται επιτοίχια για μείωση του απαιτούμενου χώρου που χρειάζεται η εγκατάσταση.

Στην συγκεκριμένη εικόνα διακρίνουμε 2 κουτιά. Με σειρά από πάνω προς τα κάτω στο 1ο κουτί βρίσκεται η τροφοδοσία του καταγραφικού και των καμερών με ανεξάρτητες ασφάλειες 1A για κάθε κάμερα που λειτούργει και ως UPS και στο 2ο κουτί βρίσκεται το καταγραφικό του συστήματος.

ΕΓΚΑΤΑΣΤΑΣΗ

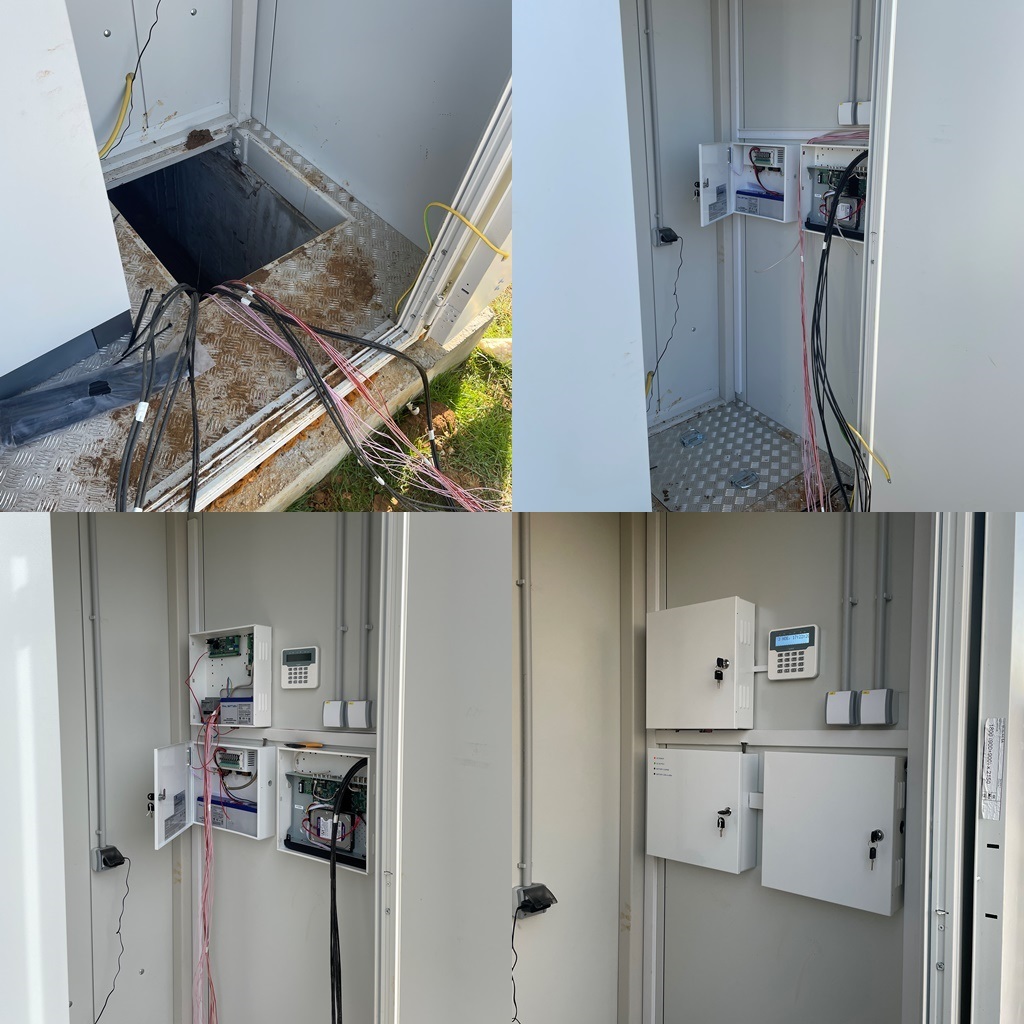

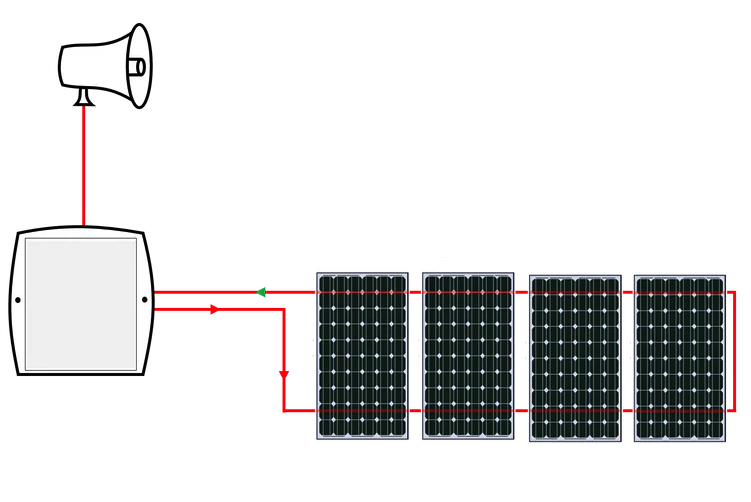

Διαμόρφωση σε Φ/Β Πάρκο

Σε ένα Φ/Β πάρκο η όλη καλωδίωση καταλήγει μέσω υπογειοποίησης κάτω από τον οικίσκο.

Από εκεί τα καλώδια οδηγούνται μέσω καναλιών εντός των απαραίτητων κυτίων όπου και βρίσκεται ο εξοπλισμός που θέλουμε να εγκαταστήσουμε.

Στην συγκεκριμένη εγκατάσταση έχουν τοποθετηθεί τρία κυτία. Ένα για την μονάδα του συναγερμού και τα απραίτητα modules, ένα για την τοποθέτηση του καταγραφικού και ένα για την τροφοδοσία των καμερών με backup λειτουργία.

ΕΓΚΑΤΑΣΤΑΣΗ

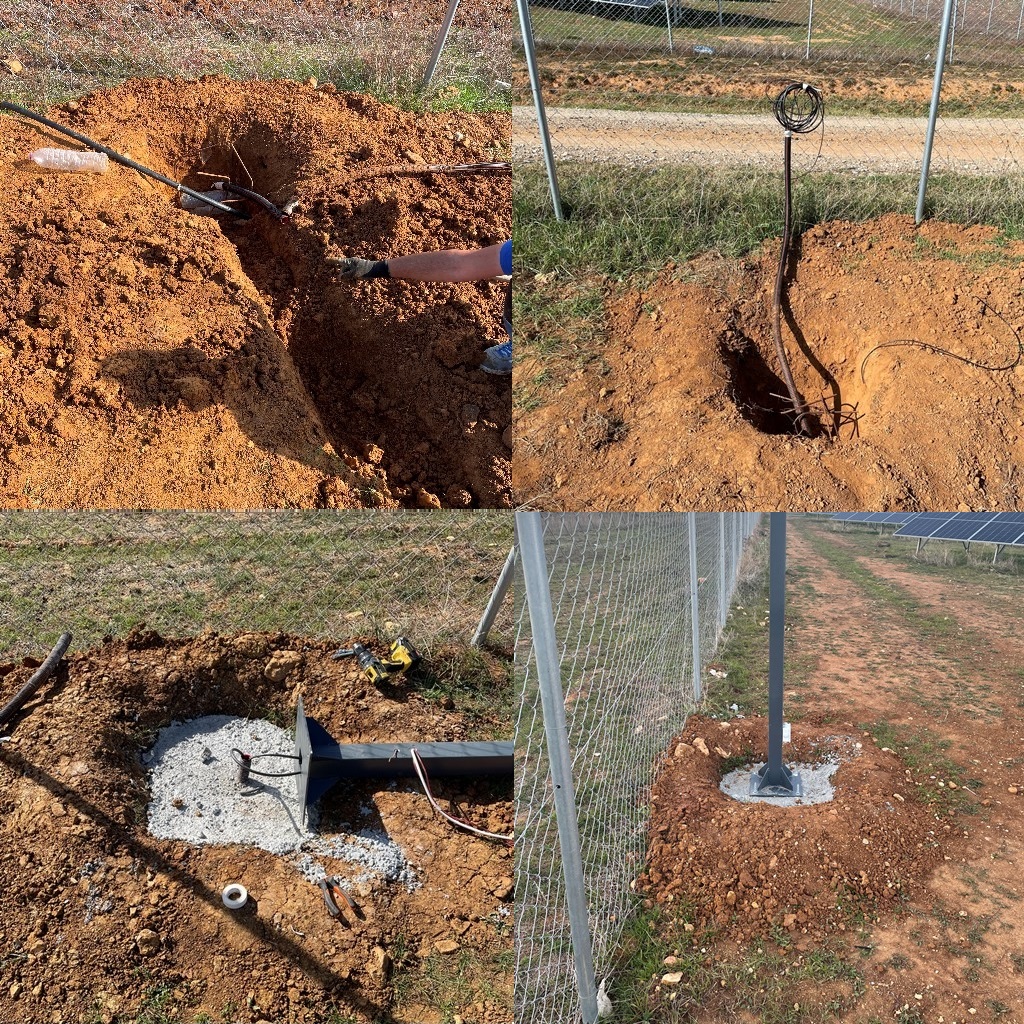

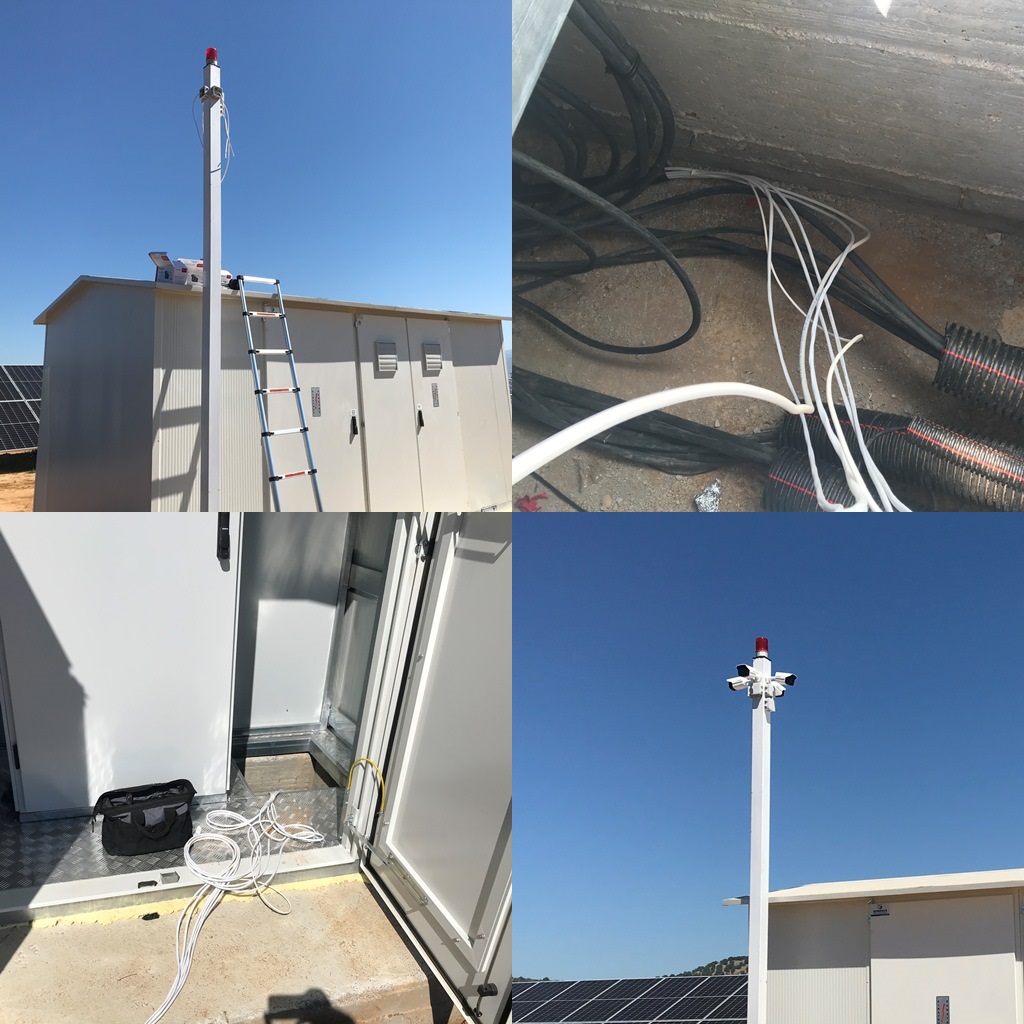

Τοποθέτηση Δοκών σε Φ/Β Πάρκο

Σε ένα Φ/Β πάρκο η όλη καλωδίωση οφείλει να είναι υπόγεια κυρίως στα σημεία τοποθέτησης των καμερών.

Αφού επιλέξουμε τα κατάλληλα σημεία τοποθέτησης των δοκών, ανοίγουμε το κανάλι όδευσης για την τοποθέτηση του εύκαμπτου σωλήνα από τον οποίο θα διέλθει η απαραίτητη καλωδίωση. Το βάθος της διέλευσης είναι περίπου 50cm.

Έπειτα δημιουργούμε μία τρύπα περίπου 50x50x50 στην οποία με χρήση έτοιμου σκυροδέματος δημιουργούμε την βάση τοποθέτησης. Τα καλώδια εισέρχονται εντός της κολώνας και οδηγούνται στα επιθυμητά σημεία εξόδων του δοκού.

ΕΓΚΑΤΑΣΤΑΣΗ

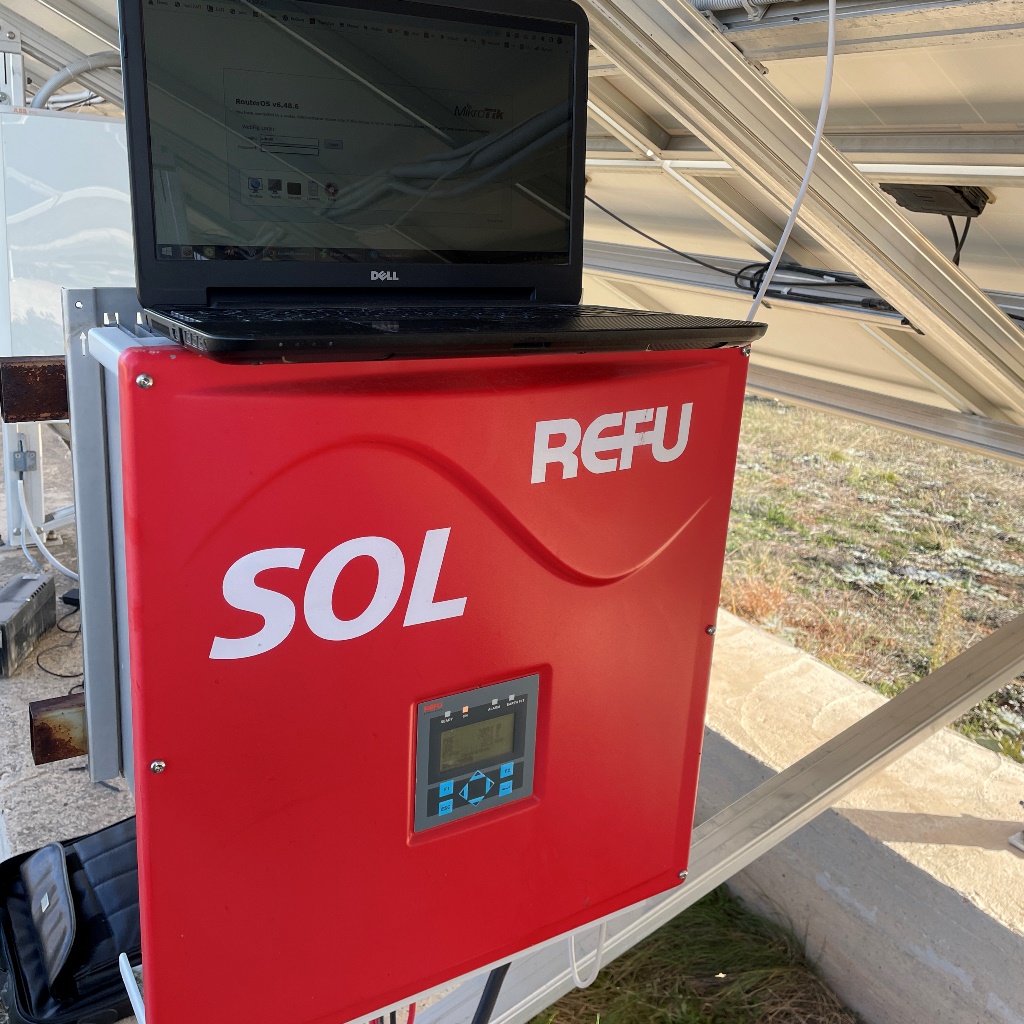

Ρύθμιση Τηλεμετρίας σε Φ/Β Πάρκο

Τα φωτοβολταϊκά πάρκα βρίσκονται κατά κύριο λόγω εκτός πόλεων και τις περισσότερες φορές σε δύσβατα μέρη.

Για τον λόγο αυτό δίνεται, από τις κατασκευάστριες εταιρείες, η δυνατότητα της απομακρυσμένης παρακολούθησης μιας πληθώρας δεδομένων μέσω των οποίων ελέγχεται η ορθή λειτουργία των inverters καθώς και η παραγωγή ενέργειας σε πραγματικό χρόνο.

Η δυνατότητα αυτή ονομάζεται τηλεμετρία και η διαδικασία ρυθμίσεων και σύνδεσης των inverters στο διαδίκτυο πραγματοποιείται από τον αδειούχο εγκαταστάτη.

ΕΓΚΑΤΑΣΤΑΣΗ

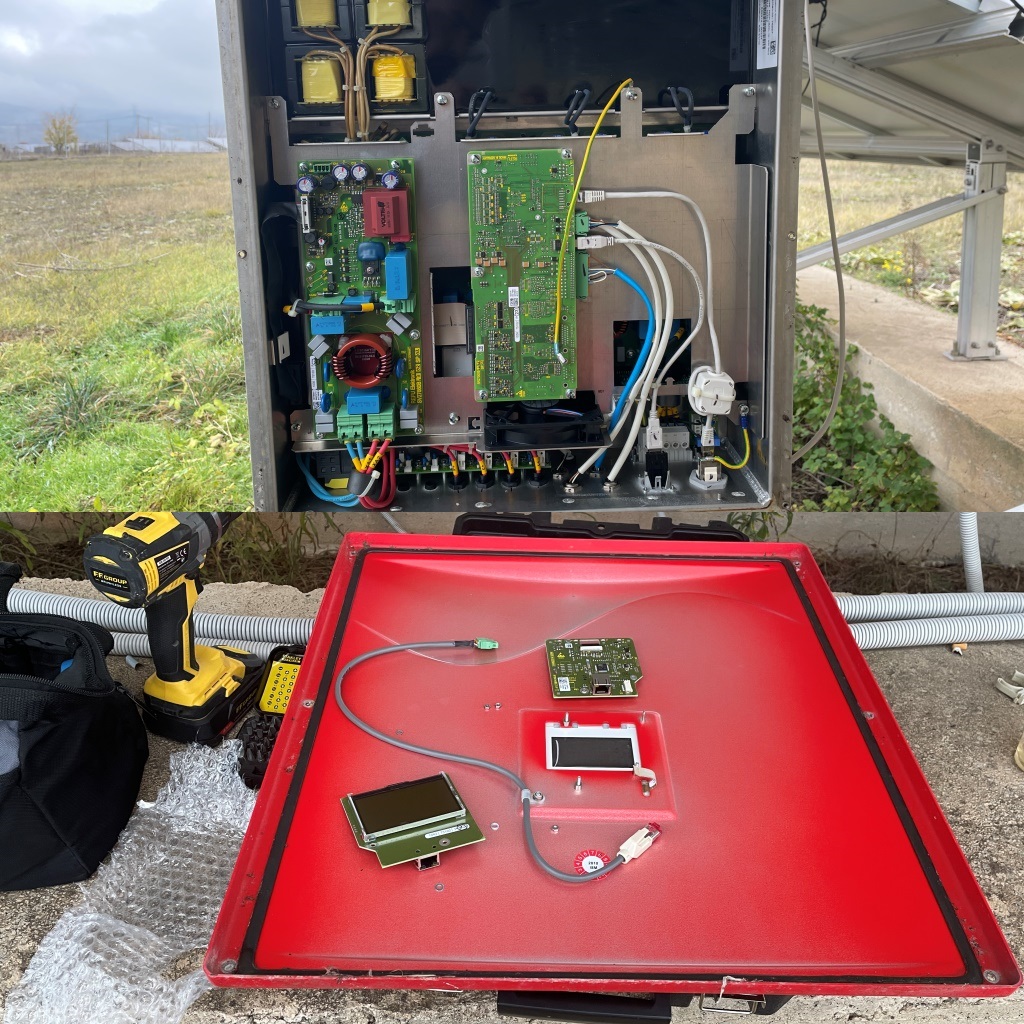

Αντικατάσταση Οθόνης Inverter

Η οθόνη, αν και δεν αποτελεί ένα ζωτικής σημασίας εξάρτημα των inverters, είναι απαραίτητη για τον έλεγχο της ορθής λειτουργίας της εγκατάστασης. Μέσω της οθόνης μπορούμε να παρακολουθούμε σε ζωντανό χρόνο την παραγωγή ηλεκτρικής ενέργειας καθώς και να αλλάξουμε/ρυθμίσουμε τις απαραίτητες μεταβλητές για την εδραίωση της σύνδεσης με την εφαρμογή του παρούχου (τηλεμτρία).

Στον συγκεκριμένο inverter η οθόνη εμφάνισε δυσλειτουργία με αποτελέσμα να μην μπορούμε να περάσουμε τις νέες ρυθμίσεις μετά από αλλαγή server του παρόχου. Ως εκ τούτου προχωρήσαμε στην άμεση αντικατάστασή της και στην επαναρύθμιση του inverter.
